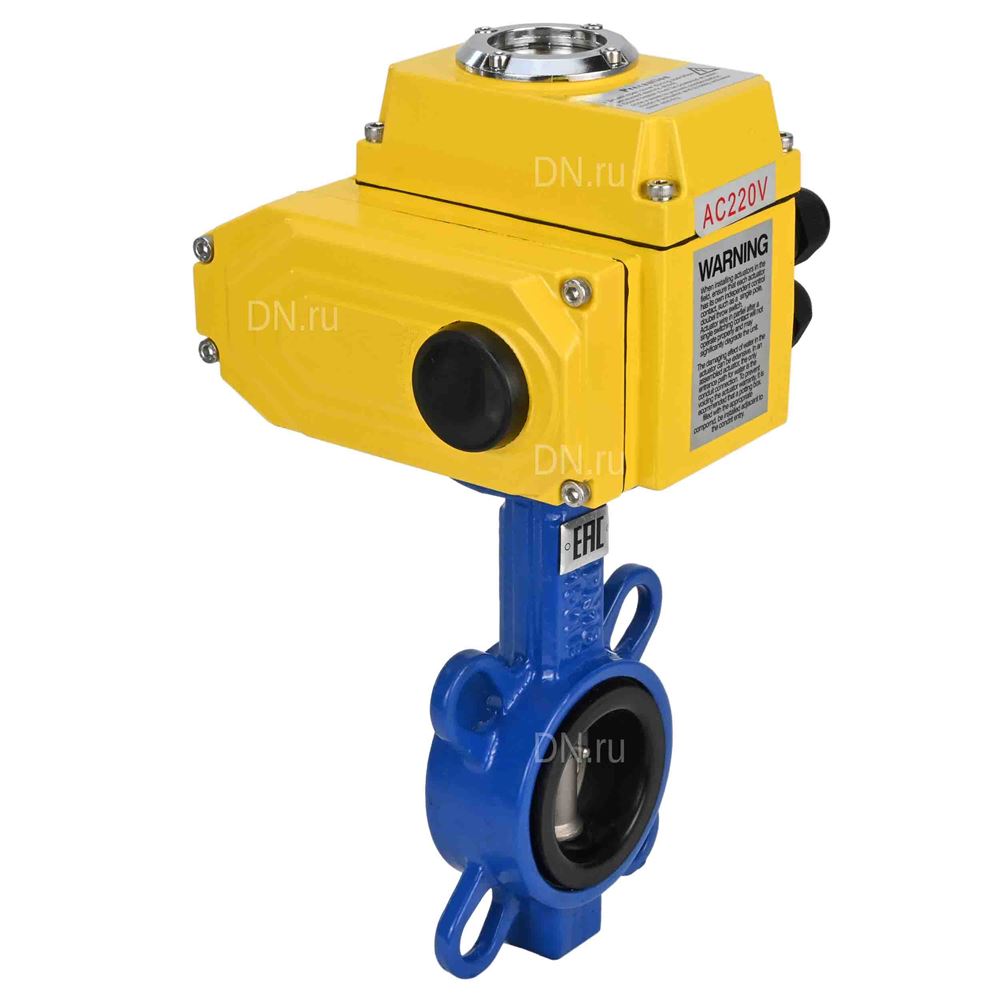

Затвор дисковый поворотный DN WBV3432N-2W-Fb Ду40/50 Ру16, корпус - сталь WCB, диск - сталь 316L, уплотнение - NBR, с электроприводом DN-003 220В
Современные высококачественные затворы DN WCB-316L-NBR находят своё применение как в системах горячего и холодного водоснабжения гражданских и промышленных объектов, так и на технологических линиях с повышенными требованиями к применяемому оборудованию.
Благодаря материалу корпуса углеродистая сталь и материалу диска нержавеющая сталь aisi 316l сфера применения затворов расширяется вплоть до агрессивных сред. Материал уплотнения NBR позволяет сохранять работоспособность затворов до температур 85°C.
Наличие в комплекте электропривода DN-003 позволяет удалённо управлять затвором и решать широкий спектр задач атоматизации.
Затворы с электроприводом предназначены для эксплуатации в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения (ПВ) 15%. Напряжение питающей сети привода 220 В.
Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).
-
Вес запорной арматуры2 кг
-
Вес привода2.1 кг
-
Выходной крутящий момент50 Нм
-
Давление номинальное PN, бар16
-
Датчик обратной связиКонцевые выключатели
-
Диаметр номинальный DN, мм40
-
Класс герметичности по ГОСТ 54808-2011A
-
Материал дисканержавеющая сталь aisi 316l
-
Наличие блока концевых выключателейнет
-
Наличие пневмораспределителянет
-
Наличие ручного дублеранет
-
Размер штока, мм9х9
-
Степень защиты корпуса IP67
-
Страна производитель затвораРоссия
-
Страна производитель приводаКитай
-
Температура рабочей средыот -20°C до 85°C
-
Тип уплотненияNBR
-
Тип управленияэлектропривод
-
Цвет затвораСиний
-
Тип присоединениямежфланцевый
-
Материал корпусаУглеродистая сталь
-
ПримечаниеНа горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
-
Вес, кг4.1
