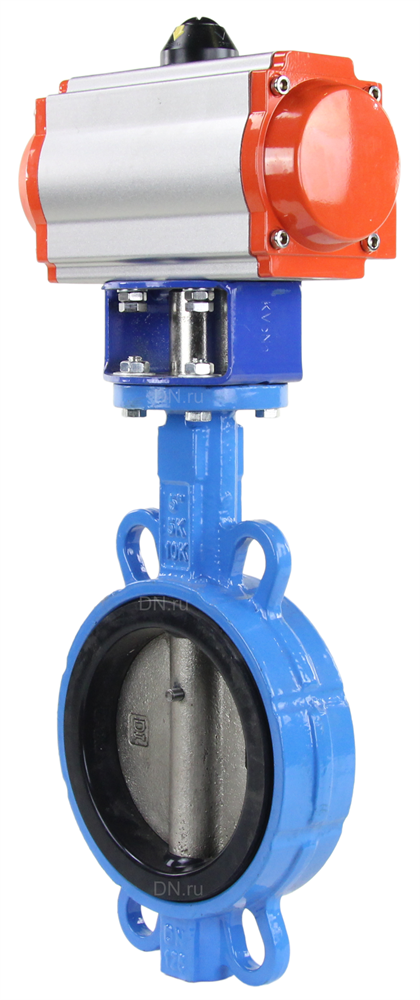

Затвор дисковый поворотный DN WBV3432E-2W-Fb Ду40/50 Ру16, корпус - сталь WCB, диск - сталь 316L, уплотнение - EPDM, с пневмоприводом DN DA-052 двойного действия
9 870
р.
Артикул:
D050-16588
Наличие уточняйте
Количество:
Затвор дисковый поворотный DN модель WBV3432E-2W-Fb с DN-DA предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).
Приводы пневматические DN поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.
-
Вес запорной арматуры2 кг
-
Вес привода1.2 кг
-
Выходной крутящий момент20 Нм
-
Давление номинальное PN, бар16
-
Диаметр номинальный DN, мм40
-
Класс герметичности по ГОСТ 54808-2011A
-
Материал дисканержавеющая сталь aisi 316l
-
Наличие блока концевых выключателейнет
-
Наличие пневмораспределителянет
-
Наличие ручного дублеранет
-
Рабочее давление пневмопривода6 бар
-
Размер штока, мм9х9
-
Страна производитель затвораРоссия
-
Страна производитель приводаКитай
-
Температура рабочей средыот -20°C до 120°C
-
Тип уплотненияEPDM
-
Тип управленияпневмопривод
-
Цвет затвораСиний
-
Тип присоединениямежфланцевый
-
Материал корпусаУглеродистая сталь
-
ПримечаниеНа горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
-
Вес, кг3.2
