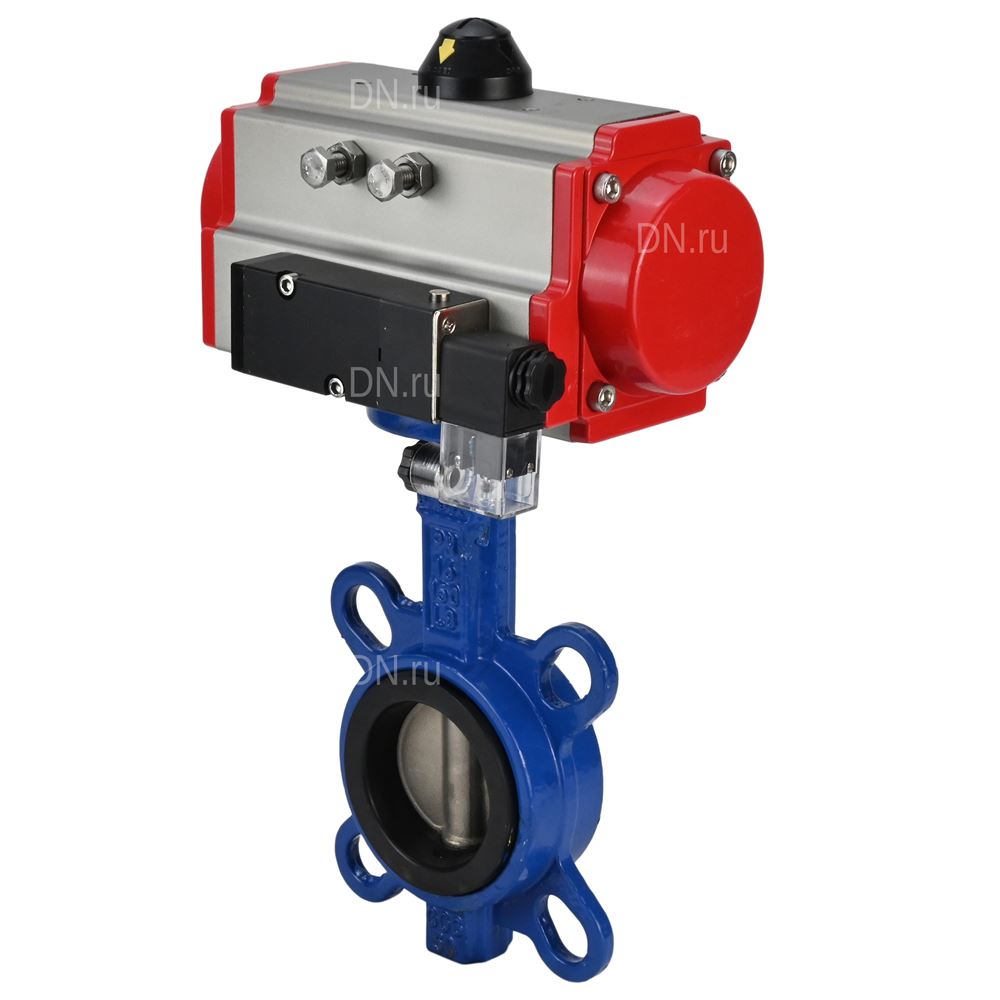

Затвор дисковый поворотный DN WBV1432N-2W-Fb Ду80 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-105 с возвратными пружинами, с пневмораспределителем 4M310-08 220В
Затворы дисковыеповоротныепредназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.
Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.
-
Вес запорной арматуры2.9 кг
-
Вес привода7.1 кг
-
Выходной крутящий момент41 Нм
-
Давление номинальное PN, бар16
-
Датчик обратной связинет
-
Диаметр номинальный DN, мм80
-
Класс герметичности по ГОСТ 9544-2015A
-
Материал дискаНержавеющая сталь 316L
-
Наличие блока концевых выключателейнет
-
Наличие пневмораспределителяесть
-
Наличие ручного дублераШестигранник
-
Рабочее давление пневмопривода6 бар
-
Размер штока, мм9х9
-
Степень защиты корпуса IP65
-
Страна производитель затвораРоссия
-
Страна производитель приводаКитай
-
Температура рабочей средыот -20°C до 120°C
-
Тип ISO-фланца арматурыF05
-
Тип уплотненияNBR
-
Тип управленияпневмопривод
-
Тип присоединениямежфланцевый
-
Материал корпусаВысокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
-
Примечаниена горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
-
Вес, кг10.22
