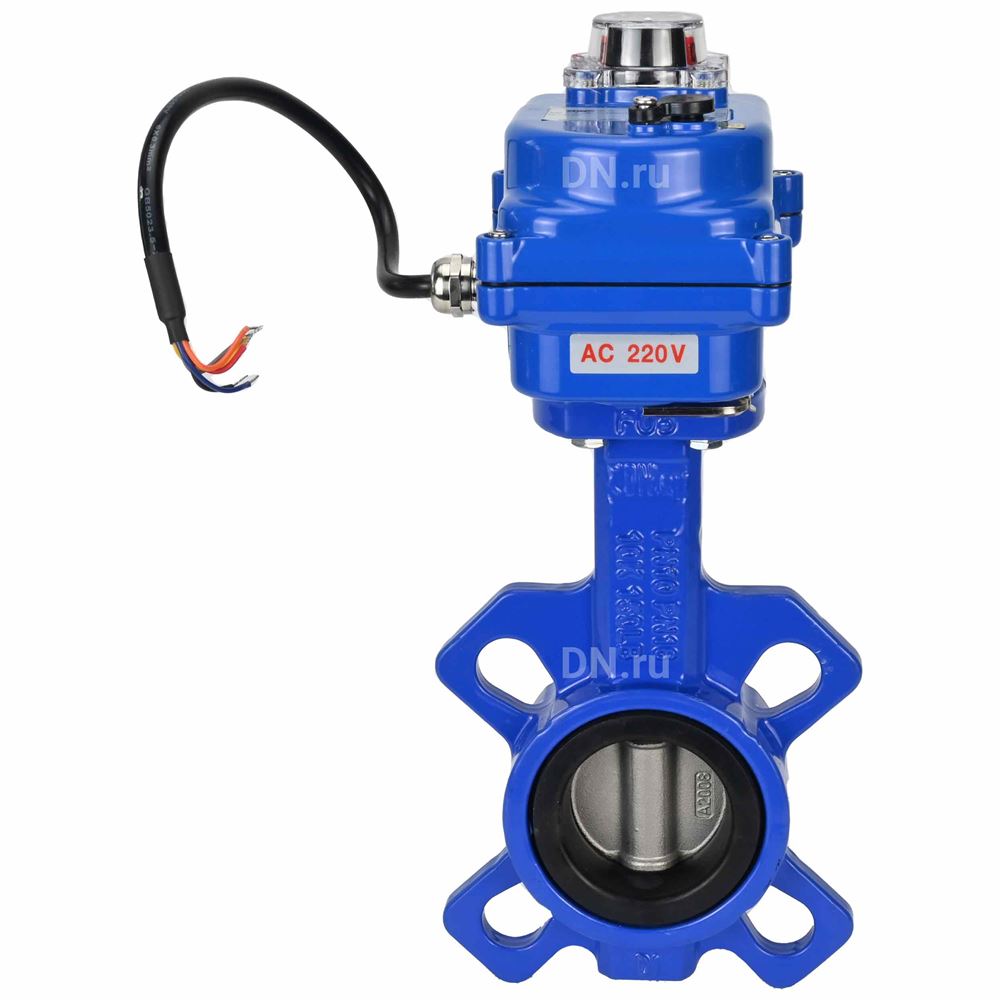

Затвор дисковый поворотный DN WBV1432N-2W-Fb Ду50 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN blue QT-N-003EM-1-220VAC-У1
Затворы дисковыеповоротныепредназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Электрические четвертьоборотные приводы DN.RU предназначены для дистанционного и местного управления запорной арматурой. Широко применяются в газовой, нефтяной, металлургической и пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. , в том числе в системах отопления и горячего/холодного водоснабжения. Применение электроприводов запорной арматуры позволяет добиться автоматизации процессов и облегчает контроль над техникой. Установочные размеры соответствуют международному стандарту ISO 05211 / DIN3337.
-
Вес запорной арматуры1.956 кг
-
Вес привода1.2 кг
-
Выходной крутящий момент22 Нм
-
Давление номинальное PN, бар16
-
Датчик обратной связиКонцевые выключатели
-
Диаметр номинальный DN, мм50
-
Класс герметичности по ГОСТ 9544-2015A
-
Материал дискаНержавеющая сталь 316L
-
Наличие блока концевых выключателейнет
-
Наличие пневмораспределителянет
-
Наличие ручного дублераШестигранник
-
Размер штока, мм9х9
-
Степень защиты корпуса IP67
-
Страна производитель затвораРоссия
-
Страна производитель приводаКитай
-
Температура окружающей средыот -20°C до 70°C
-
Температура рабочей средыот -20°C до 120°C
-
Тип ISO-фланца арматурыF05
-
Тип уплотненияNBR
-
Тип управленияэлектропривод
-
Тип присоединениямежфланцевый
-
Материал корпусаВысокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
-
Примечаниена горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
-
Вес, кг3.156
