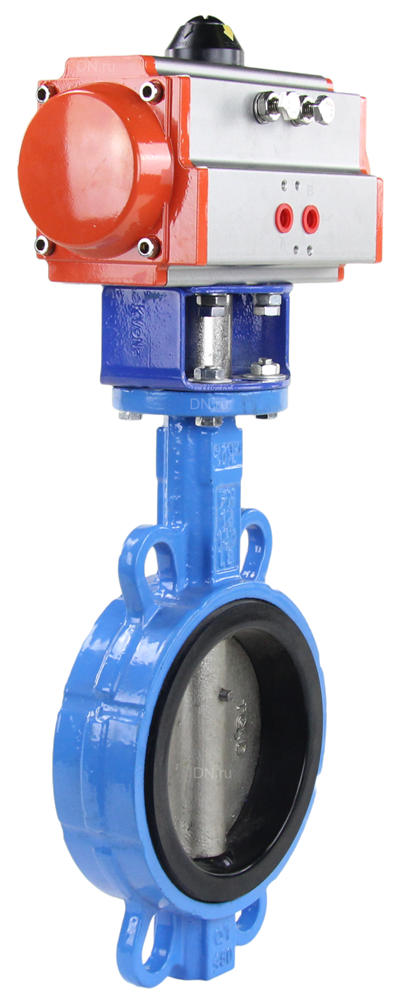

Затвор дисковый поворотный DN WBV1413E-2W-Fb Ду80 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN DA-065 двойного действия
Затвор дисковый поворотный DN WBV1413E-2W-Fb Ду80 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN DA-065 двойного действия предназначен для установки на трубопроводах в системах автоматического управления теплоснабжением и водоснабжением, в системах стационарного кондиционирования и вентиляции на промышленных и гражданских объектах.
Приводы пневматические DN DA-065 поворотные двойного действия используются для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Диапазон регулировки – 5° при вращении штока арматуры на 90° градусов. Среда эксплуатации: в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие).
-
Вес запорной арматуры2.9 кг
-
Вес привода1.9 кг
-
Выходной крутящий момент39 Нм
-
Давление номинальное PN, бар16
-
Диаметр номинальный DN, мм80
-
Класс герметичности по ГОСТ 54808-2011A
-
Материал дискаЧугун GGG40
-
Наличие блока концевых выключателейнет
-
Наличие пневмораспределителянет
-
Наличие ручного дублеранет
-
Рабочее давление пневмопривода6 бар
-
Размер штока, мм9х9
-
Степень защиты корпуса IP65
-
Страна производитель затвораРоссия
-
Страна производитель приводаКитай
-
Температура рабочей средыот -10°C до 110°C
-
Тип уплотненияEPDM
-
Тип управленияпневмопривод
-
Цвет затвораСиний
-
Тип присоединениямежфланцевый
-
Материал корпусаВысокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
-
ПримечаниеНа горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
-
Вес, кг4.8
