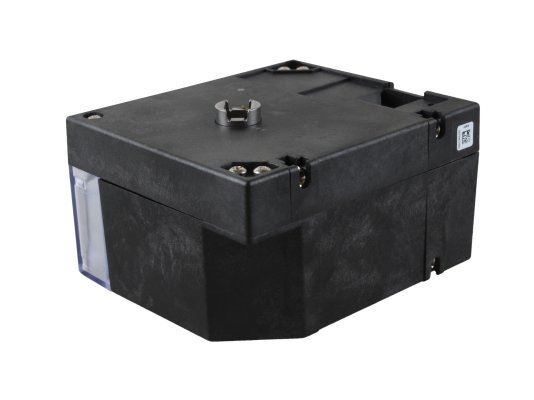

Сервопривод Siemens SQN91.140B1799

Сервопривод Siemens SQN91.140B1799 перемещает воздушную заслонку в процессе регулирования состава топливовоздушной смеси. Осуществляет свои функции при получении сигнала от топочного автомата (LОА/ LМО/ LМG/ LFL) или регулятора. На открытие заслонки на угол 90o уходит 4 сек.

Особенности

• Siemens SQN91 укомплектован 2 реле, 8 клеммами, 5 переключателями. Точки переключения конечных и вспомогательных выключателей легко задаются с помощью кулачков и шкалы. Диапазон угла открытия заслонки 0…90 o.
• Сервопривод работает от синхронного электродвигателя с питанием от сети 110 В с крутящим моментом 0,8 Нм (направление вращения вала – по часовой стрелке). Двигатель запускает движение приводного вала и распредвала через зубчатую передачу.
• Редуктор может отсоединяться вручную с последующим автоматическим зацеплением. Прошел обработку смазкой постоянного действия, что освобождает от необходимости техобслуживания.
• Прочный пластиковый корпус устойчив к температурным воздействиям и ударам, исключает повреждения механизма. Защищен от пыли, стандарт IP 40.
• Siemens SQN91 имеет внутреннюю индикацию, подключается на винтовые клеммы. Адаптирован к установке потенциометра (опционально).
• Стабильная работа устройства гарантирована при размещении в местах с температурой окружающей среды от -20 до +60 oС и влажности 95%.

Достоинства Siemens SQN91:

• универсальность
• быстрое перемещение заслонки
• точность позиционирования
• внешняя (опция) и внутренняя индикация
• нетребовательность в обслуживании
• отсоединяемая зубчатая передача
• простая регулировка всех типов переключателей
• ударо-, термостойкий пластиковый корпус
• электрозащита класса IP 40.

Применение

Сервопривод Siemens SQN91.140B1799 может встраиваться в газовые и жидкотопливные горелки с одной, двумя ступенями регулирования мощности и модуляцией пламени. Подходит для котлов средней и малой мощности.
