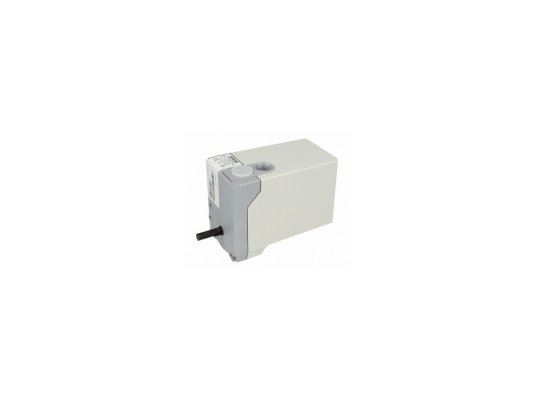

Сервопривод Siemens SQN71.603R19

Сервопривод Siemens SQN71.603R19 поворачивает заслонку на необходимый угол, управляя потоком газа/ воздуха при работе горелок. Приводится в действие при получении сигнала от управляющего устройства.

Особенности:

• реверсивный привод, момент вращения 2,5 Нм
• время открытия на 90o – 30 сек
• питание от сети 110 В, допустимое отклонение -15%, +10%
• регулируемый угол поворота, диапазон 0…130°
• по два ограничивающих и вспомогательных выключателя
• точная настройка переключателей
• встроенная электронная схема
• подключение на резьбовые клеммы
• сквозное отверстие диаметром 5,3 мм для электропроводки
• вращения вала по часовой стрелке
• внутренняя индикация положения.

Устройство

Сервопривод Siemens собран в небольшом корпусе из пластика, устойчивого к температурному воздействию, ударам. Вал привода изготовлен из износостойкой стали. Основные элементы конструкции: реверсивный синхронный двигатель, отсоединяемый редуктор, вал, реле, переключатели, подключенные к клеммам через печатную плату. Зубчатая передача не нуждается в обслуживании (использована смазка длительного действия). Электрозащита корпуса соответствует стандарту IP 40 при условии использования соответствующих кабельных вводов и крепёжных винтов. Условия эксплуатации: температура окружающего воздуха -20…+60 градусов, влажность 95%.

Применение

Сервопривод Siemens SQN71.603R19 применяется в составе среднемощных и маломощных жидкотопливных и газовых горелок для подготовки топливной смеси пред сгоранием.
