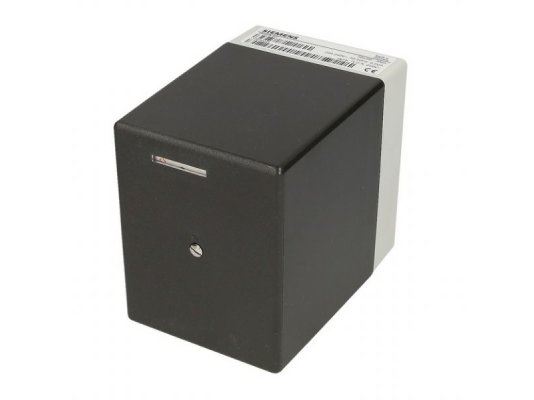

Сервопривод Siemens SQN71.264B20

Сервопривод Siemens SQN71.264B20, арт: S55454-D309-A100 перемещает воздушную заслонку в процессе регулирования подачи воздуха на горение. Максимальный угол открытия затвора достигает 160°. Электропривод используется в составе газовых и жидкотопливных горелок малой и средней мощности.

Особенности и параметры:

• работа от реверсивного синхронного двигателя с функцией защиты от блокировки
• внутренняя индикация текущего положения
• концевые и вспомогательные переключатели
• шкала для задания параметров открытия 0..130°, максимальный угол – 160°
• перемещение на 90o в течение 4 сек.
• напряжение питания – 220 В, -15%, +10 %
• интегральная электронная схема
• концевые и вспомогательные переключатели
• возможность монтажа в любом положении
• эксплуатация совместно с контроллерами RWF40, автоматикой котла или регуляторами
• допустимый диапазон эксплуатационных температур: -20..+60 °C.

Сервопривод Siemens SQN71.264B20 открывает воздушную заслонку с учётом заданных параметров при вращении вала двигателя (правое вращение). Зубчатая передача обработана смазкой постоянного действия и не нуждается в обслуживании. Приводной вал может отсоединяться от зубчатой передачи и двигателя вручную и автоматически зацепляться обратно.

Корпус исполнительного устройства произведен из пластика, устойчивого к высокотемпературному воздействию и ударам. Отвечает стандарту пылевлагозащиты IP40. Параметры переключения регулируются с помощью кулачков и расположенных рядом с ними шкал с разметкой.
