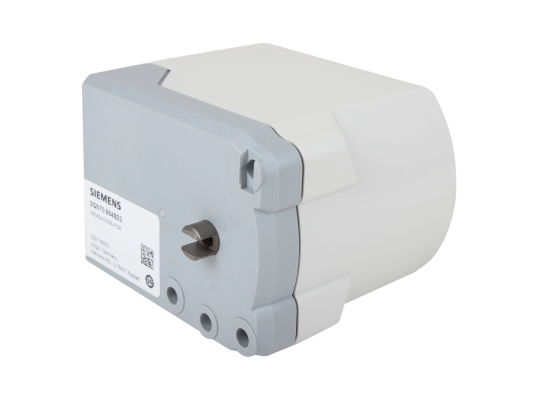

Сервопривод Siemens SQN70.664B23

Сервопривод Siemens SQN70.664B23, арт: S55454-D308-A100 необходим для автоматического управления положением воздушной заслонки и регулирования объема поступающего на горение воздуха. Перемещает затвор на установленный угол, работает совместно с топочным автоматом горелки или регулятором соотношения топливовоздушной смеси. Подходит для маломощных и среднемощных систем сжигания газа или жидкого топлива.

Особенности:

• рабочее напряжение: 220 В, -15%, +10%
• рабочий диапазон: 0...130°, максимальный угол открытия –160°
• продолжительность цикла на 90o – 30 секунд
• реверсивный синхронный электродвигатель с антиблокировкой
• концевые и вспомогательные выключатели
• отсоединяемая зубчатая передача, не нуждающаяся в обслуживании
• ведущий вал из черненой стали
• кулачки и шкалы для точной настройки концевых и вспомогательных выключателей
• отверстие для проводки кабелей
• электроподключение на винтовые клеммы
• корпус из пластика, стойкого к температурному воздействию, ударам
• пыле-, влагозащита корпуса по стандарту IP40
• внутренняя индикация положения
• установка в горелку в любом положении
• эксплуатация при температуре: -20..+60 °C.

Конструкция

Сервопривод Siemens SQN70 собран в компактном корпусе, не предусматривающем установку потенциометра. Его можно переоборудовать при дооснащении комплектом AGA34. Ведущий вал изготовлен из стали. Корпус защищает рабочий узел от повреждений и постороннего вмешательства. Предусмотрена возможность ручного открепления вала привода от зубчатой передачи. Обратная установка осуществляется с автоматическим зацеплением.
