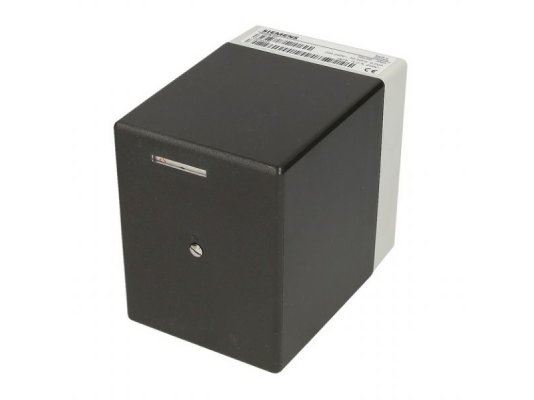

Сервопривод Siemens SQN31.151A1700

Сервопривод Siemens SQN31.151A1700 используется для автоматического управления заслонкой, получения оптимального соотношения топлива (газа) и воздуха. Перемещает воздушную заслонку при поступлении сигнала от устройства управления. Открытие задвижки на 90o происходит в течение 4,5 сек. Привод входит в базовую серию, без места для потенциометра (возможна модернизация, опционально). Встраивается в средне-, маломощные горелки, сжигающие газ или жидкое топливо.

Особенности

• Корпус Siemens SQN31 изготовлен из пластика, стойкого к ударам и перепадам температур. Выполнен по стандарту защиты от пыли и влаги IP40. Сервопривод может эксплуатироваться при температурах: -20...+60 градусов.
• Компактная конструкция не рассчитана на установку потенциометра. Предусмотрена возможность переоборудования с помощью опционального комплекта AGA32, позволяющего подключать потенциометр.
• Синхронный двигатель работает от сети 110 В. Имеет защиту от блокировки. Вал изготовлен из стали. Крутящий момент – 1 Нм. Вручную можно отсоединить вал от зубчатой передачи и двигателя, нажав на штифт. Обратное зацепление – автоматическое.
• Для электрического подключения используются винтовые клеммы. Для ввода кабелей предусмотрено два отверстия в корпусе.
• Управляет функциями серводвигателя автоматика горелки LОА/LМО/LМG/LFL, рассчитывающая оптимальный объем топлива и воздуха в сжигаемой смеси. Привод также работает в паре с P-PI или PID-регуляторами.
• Siemens SQN31 поставляется с концевыми и вспомогательными переключателями. Обеспечена точная и быстрая настройка с помощью кулачков и шкал. Дополнительная шкала на конце распределительного вала предназначена для внутренней индикации положения.

Достоинства:

• быстрое перемещение на 90o (4,5 сек.)
• точное позиционирование заслонки
• компактные габариты
• возможность переоборудования (опцион)
• защита двигателя от блокировки
• электрозащита класса IP 40
• простой монтаж и регулировка
• температуры эксплуатации -20…+60 °С.

На сайте АНКАС можно купить сервопривод Siemens SQN31.151A1700 и все необходимые комплектующие для горелки. Информацию можно уточнить у консультантов.
