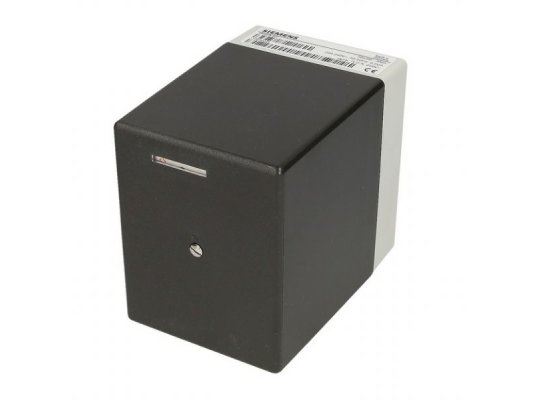

Сервопривод Siemens SQN31.101A1700

Сервопривод Siemens SQN31.101A1700 встраивается в системы автоматического управления горелкой. Отвечает за перемещение воздушной заслонки и регулирование состава топливовоздушной смеси (пропорции топлива и воздуха), вентилирование камеры сгорания. Открытие задвижки на 90o происходит в течение 4,5 сек. Устройство отличается надежной конструкцией, компактными габаритами, простотой подключения и настройки. Устанавливается в средне-, маломощные горелки, сжигающие газ или жидкое топливо. Это базовая модель с возможностью модернизации (опционально).

Особенности

• Функцию управления работой серводвигателя обеспечивает автомат горения LОА/LМО/LМG/LFL, задающий оптимальный объем топлива и воздуха в топливовоздушной смеси. Привод также работает в паре с P-PI или PID-регуляторами.
• Компактное устройство не позволяет устанавливать потенциометр. Доступна возможность переоборудования базовой модели в версию для установки потенциометра. Для этой цели доступен опциональный комплект AGA32.
• Корпус привода произведен из пластика, стойкого к ударам и перепадам температур. Соответствует стандарту защиты от пыли и влаги IP40. Может эксплуатироваться при температурах: -20...+60 градусов.
• Синхронный двигатель подключается к сети 110 В. Имеет защиту от блокировки. Стальной вал вращается по часовой стрелке. Крутящий момент – 1 Нм. Возможно ручное открепление вала от редуктора и двигателя при нажатии на штифт. Обратная фиксация происходит автоматически.
• Siemens SQN31 оснащен регулируемыми концевыми и вспомогательными переключателями. Шкалы рядом с кулачками позволяют точно и быстро настроить точки переключения. Дополнительная шкала на конце распределительного вала служит для внутренней индикации положения.
• Для электрического подключения используются винтовые клеммы. Для ввода кабелей предусмотрено два отверстия в корпусе.

Достоинства:

• точное позиционирование заслонки
• быстрое открытие на 90o (4,5 сек.)
• возможность модернизации (опцион)
• защита двигателя от блокировки
• простой монтаж и регулировка
• электрозащита класса IP 40
• работа при температурах -20…+60 °С.
