Реле давления Siemens QPL25.050

Реле давления Siemens QPL25.050, арт: S55722-S103-A100 отвечает за непрерывный контроль дифференцированного давления воздуха, газа семейства 1, 2 и 3 и другой нейтральной газообразной среды при работе горелок, газовых рамп и другого газопотребляющего оборудования. Датчик применяется для оснащения систем с давлением до 690 мбар. Параметры давления регулируется в пределах от 5 до 150 мбар. Дифференциал переключения – 1 мбар.

Особенности и условия эксплуатации

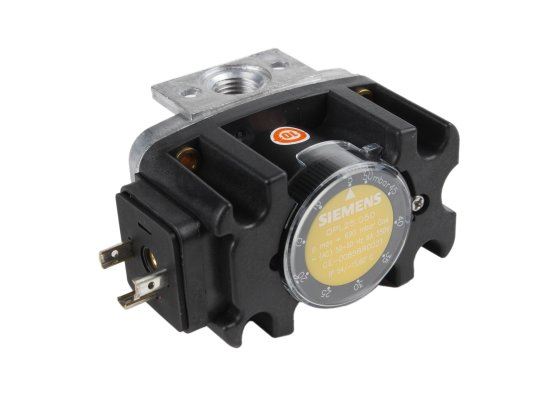

• Реле Siemens оснащено компактным пластиковым корпусом с алюминиевым основанием. Под защитной прозрачной крышкой находится регулятор для выбора уставок.
• Электрические элементы реле защищены от воздействия пыли и влаги по стандарту IP 54. Эксплуатационная температура: -20 до +60 °C. При этом, недопустимо образование конденсата, льда, попадание воды внутрь конструкции. Реле не предназначено для эксплуатации на пожаро-, взрывоопасных объектах.
• Принцип работы переключателя следующий: реле замыкает контакт при падении давления ниже заданной точки переключения или превышении уставки.

Монтаж и настройка

• Реле может фиксироваться как на вертикальной, так и на горизонтальной поверхности. Недопустимо перевернутое положение при монтаже. Все операции (установка, настройка, сервисное обслуживание) выполняются персоналом с соответствующей квалификацией. Прибор подключается с помощью резьбового соединения Rp 1/4 “ (ISO).
• Вращая ручку регулятора (предварительно необходимо снять крышку), выбираются параметры срабатывания. Поворот по часовой стрелке повышает давление, против часовой стрелки – понижает.

Реле давления Siemens QPL25.050 прошло калибровку и испытания в условиях завода.
