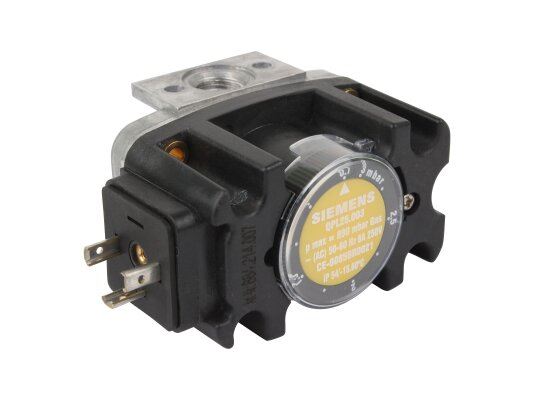

Реле давления Siemens QPL25.003

Реле давления Siemens QPL25.003, арт: S55722-S101-A100 применяется для контроля дифференцированного давления газа и воздуха. Характеризуется надежной службой, стабильным срабатыванием, высокой точностью. Дифференциальный датчик регулируется в пределах от 0,7 до 3 мбар. Дифференциал переключения – 0,3 мбар. Устанавливается в газовые горелки, газовые рампы и другое газопотребляющее оборудование с рабочим давлением не более 690 мбар.

Принцип действия

Реле дифференцированного давления Siemens срабатывает при падении давления ниже уставки или превышении заданной точки переключения.

Конструкция и особенности

• Прибор выполнен из материалов, стойких к составу газов, коррозии, механическим и температурным воздействиям. Корпус произведен из ударопрочного пластика, основание отлито из алюминия. Для защиты регулятора предусмотрена прозрачная крышка.
• Реле рассчитано на работу при температуре окружающей среды от -20 до +60 °C. Электрические контакты защищены от пыли и влаги по стандарту IP 54. Нельзя допускать образование конденсата, льда или проникновение воды внутрь корпуса. Прибор запрещено использовать в местах повышенной пожаро-, взрывоопасности.

Монтаж и настройка

Крепление реле допускается в горизонтальной или вертикальной ориентации, кроме перевернутого положения. Подключение осуществляется с помощью резьбового соединения Rp 1/4 “ (ISO). Монтаж и настройку реле давления Siemens QPL25.003 следует выполнять квалифицированным специалистам.

Задание точки срабатывания осуществляется путем поворота ручки регулятора, который размещен под крышкой. Ее необходимо снять для установки параметров. Вращение регулятора по часовой стрелке повышает давление, против часовой стрелки – понижает.
