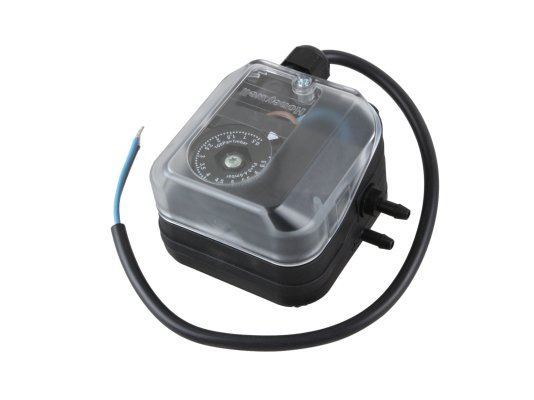

Реле давления Giersch DL5K-3

Реле давления Giersch DL5K-3, арт: 47-90-22464 контролирует давление воздуха или нейтральных газов при эксплуатации промышленных топочных установок. За счёт простой и надежной конструкции точно срабатывает при достижении заданных параметров. Подходит для систем с давлением рабочей среды не выше 300 мбар. Способен реагировать на предельно низкие перепады давлений.

Место установки и назначение

Реле давления используется в схемах автоматизации газового оборудования в качестве элементов управления дисковыми воздушными, противопожарными затворами, вентиляторами. Замыкает, размыкает или переключает контакты в заданной точке срабатывания. Прибор контролирует избыточное, дифференциальное давление и давление разряжения воздуха, отходящих газов и другой неагрессивной газообразной среды. Не рассчитан на контакт с горючими газами.

Подробнее о реле Giersch DL5K-3

Мембранный датчик изготовлен из материалов, обладающих низкой газопроницаемостью, что способствует высокой надежности и точному срабатыванию. Термообработанный в соответствии с нормами LSR-Membransystem Под прозрачной пластиковой крышкой находится регулировочное колесико со шкалой разметки, которым задаётся давление срабатывания.

Конструкция прибора позволяет выполнять измерения давления (минимального, максимального давления, проверять работу вентилятора).

Реле оснащено компактным корпусом из термостойкой армированной пластмассы PBT. Мембрана изготовлена из NBR-каучука, стойкого к составу газообразной среды. Электрические компоненты защищены от пыли/ влаги по стандарту IP54. Электроподключение осуществляется через резьбовые клеммы.

Достоинства:

• высокая точность и стабильность переключения
• газонепроницаемая оболочка
• плавная настройка точки срабатывания регулировочным колесиком
• простой монтаж и подключение
• защита электрических контактов от пыли/ влаги по стандарту IP54.

Условия эксплуатации и монтаж

Реле может эксплуатироваться при температурах окружающего воздуха и рабочей среды от -20 до +85 °C. Недопустимо попадание конденсата внутрь прибора.

Монтаж датчика осуществляется вертикально (предпочтительно) или горизонтально, допустимо размещение внешней стороной вниз. При установке реле в положении, отличном от вертикального, происходит смещение точки срабатывания в ту или другую сторону (зависит от выбора ориентации при монтаже).
