Реле давления FBR DL 10A-3Z

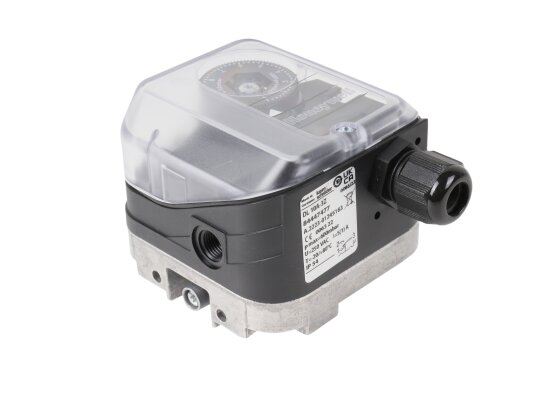

Реле давления FBR DL 10A-3Z, арт: 172113 применяется для оснащения приборов автоматики промышленных топочных установок и систем вентиляции с давлением среды до 600 мбар. Контролирует нагнетательное /дифференциальное давление воздуха, дымовых и других нейтральных газов. Реагирует на предельно низкие перепады давлений.

Место установки и назначение

Датчик-реле является элементом системы автоматизации топочных агрегатов. Входит в состав устройств управления дисковыми воздушными, противопожарными затворами, вентиляторами горелок. Замыкает, размыкает или переключает контакты при достижении заданных параметров срабатывания.

Реле контролирует нагнетательное, дифференциальное давление воздуха, отходящих газов и другой неагрессивной газообразной среды. Не подходит для работы с горючим газом.

Подробнее о датчике-реле давления FBR DL 10A-3Z

Датчик мембранного типа изготовлен из материалов, обладающих низкой газопроницаемостью. Термообработанный с учетом норм LSR-Membransystem. Собран в компактным корпусе из термостойкой армированной пластмассы PBT. Чувствительная мембрана, реагирующая на изменения давления, изготовлена из эластичного, износостойкого NBR-каучука. Электрические компоненты защищены от пыли/ влаги по стандарту IP54. Подключение осуществляется через кабельный ввод М16.

Под прозрачной крышкой размещен диск регулировки параметров со шкалой разметки. Давление срабатывания задаётся в диапазоне: 1-10 мбар. Дифференциал переключения: 0,25-0,4 мбар. Конструкцией предусмотрена возможность подключения приборов контроля давления.

Датчик оснащен соединительной трубкой для отрицательного давления, имеет резьбовое соединение Rp 1/8 для подвода отрицательного давления.

Достоинства:

• стабильное, точное переключение
• плавная настройка регулировочным колесиком
• газонепроницаемый корпус
• износостойкая чувствительная мембрана
• простой монтаж, удобное задание параметров
• защита контактов от пыли/ влаги класса IP54.

Эксплуатационные температуры и монтаж

Реле рассчитано на эксплуатацию в широком диапазоне внешних температур, от -20 до +80 °C. Не допускается попадание конденсата внутрь датчика во избежание обледенения, повреждения и некорректного срабатывания.

Крепление осуществляется на вертикальный (рекомендуется) или горизонтальный трубопровод. Допустима установка внешней стороной вниз. При размещении в других положениях, отличных от вертикального, происходит сдвиг точки срабатывания. Микропереключатель отреагирует при давлении выше или ниже заданных параметров (подробности в инструкции к реле давления FBR DL 10A-3Z).
