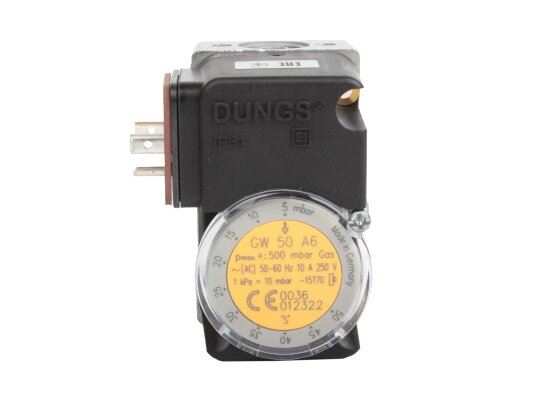

Реле давления Dungs GW 50 A6

Реле давления газа Dungs GW 50 A6 – компактный прибор для контроля избыточного давления/ давления разряжения с возможностью простой регулировки точки переключения. Датчик предназначен для встраивания в автоматические системы регулирования подачи газа в топочных агрегатах. Характеризуется простотой настройки и подключения, надежностью в работе. Соответствует европейскому стандарту EN 1854, класс «S».

Принцип работы и исполнение

Реле работает по принципу переключателя. Замыкание контакта и передача сигнала автоматике горелки происходит при достижении давления установленной величины.

Граница срабатывания устанавливается вручную, поворотом колесика с цифровой разметкой. Диапазон регулировки от 5 до 50 мбар, срабатывания – 3 мбар. Прибор укомплектован штуцером для измерения давления.

Корпус отлит из алюминия и препятствует проникновению загрязнения и влаги внутрь устройства. Электрические контакты изготовлены из серебра и герметизированы по классу защиты IP 54. Материал переключателя – полиамид, мембраны – бутадиен-нитрильный каучук.

Простой и надежный монтаж в систему выполняется благодаря резьбовому отверстию Rp 1/4. Температурный диапазон для стабильной эксплуатации очень широкий – от -15°C до +70°C.

Достоинства:

• надежное исполнение
• металлический корпус
• измерительный штуцер
• защита от пыли и влаги IP 54
• широкий диапазон температур эксплуатации
• простой и быстрый монтаж в газовую систему.

Особенности установки

Реле давления газа Dungs GW 50 A6 может размещаться вертикально (стандартная позиция) либо диагонально, горизонтально, в перевернутом положении. Точка срабатывания смещается при выборе нестандартного размещения – реле переключается при меньшем/ большем давлении относительно установленной величины. Вся информация о монтаже, подключении и эксплуатации отражена в инструкции производителя.
