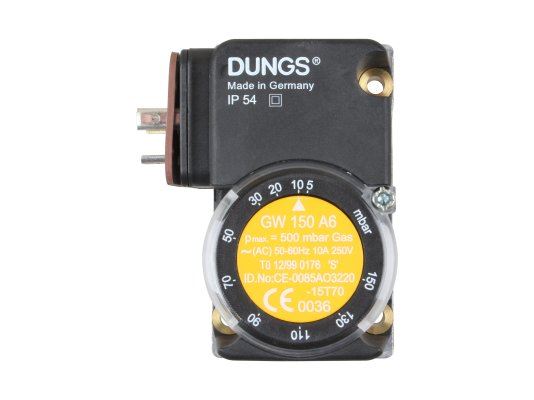

Реле давления Dungs GW 150 A6

Реле давления Dungs GW 150 A6 – один из элементов газовой автоматики для контроля избыточного давления/ давления разряжения в системах с давлением до 500 мбар. Регулируется в диапазоне от 5 до 150 мбар. Литой корпус надежно защищает уязвимые компоненты от внешних воздействий. Прибор выполнен по европейскому стандарту EN 1854, класс «S».

Принцип работы и исполнение

Реле давления газа работает по простому принципу переключателя. В точке срабатывания происходит замыкание контакта и отправка сигнала автоматике горелки.

Пределы срабатывания регулируются вручную вращением диска со шкалой разметки. Диапазон настройки прибора: от 5 до 150 мбар, диапазон срабатывания – 10 мбар. Датчик оснащен штуцером для измерения давления.

Корпус реле изготовлен из литого алюминия, предохраняет электрические контакты от воздействия пыли и влаги. Класс электрозащиты – IP 54. Материал переключателя – полиамид, мембраны – бутадиен-нитрильный каучук.

Предусмотрен 3-фазный изолированный электрический разъем для штепсельной розетки, без заземления. Установка в трубопровод выполняется при помощи резьбы Rp 1/4. Датчик бесперебойно служит в широком температурном диапазоне, от -15°C до +70°C.

Достоинства:

• ударостойкий металлический корпус
• комплектация измерительным штуцером
• надежная защита от пыли и влаги по стандарту IP 54
• широкий диапазон эксплуатационных температур
• оперативный монтаж в газовую систему.

Особенности установки

Реле давления газа Dungs GW 150 A6 артикул 272616 встраивается в газопровод в любом положении. Рекомендуемое – вертикальное. В другой ориентации – диагональной, горизонтальной, перевернутой срабатывание будет происходить при большем/меньшем давлении в сравнении с заданным значением. Возможное отклонение установленного значения
