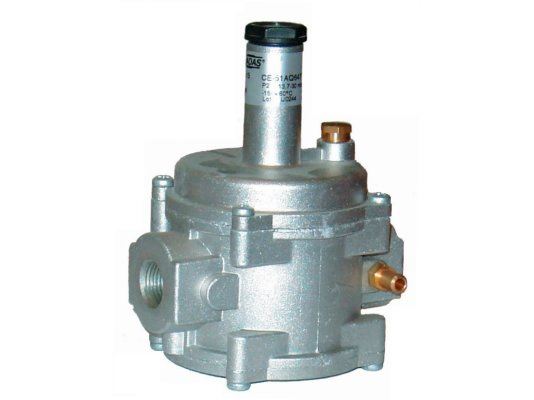

Регулятор давления газа Madas RG44CX 020

Регулятор давления газа Madas RG44CX 020 подходит для газовых бытовых установок с давлением в распределительной сети от 200 до 300 мбар. Понижает входное давление до заданной величины и обеспечивает стабильные выходные параметры независимо от изменений давления в магистрали подачи. Рассчитан на эксплуатацию в большинстве климатических зон. Высокий уровень герметичности подтвержден сертификатом соответствия стандартам ЕС.

Основные характеристики и особенности регулятора:

• максимальное давление газа перед регулятором: 200-300 мбар
• настройка давления на выходе из регулятора в диапазоне 60-180 мбар
• класс «А» герметичности по нормам EN 88-2, отсутствие утечек газа
• резьбовой способ соединения с трубопроводом, внутренняя резьба Rp 1
• конструкция без встроенного фильтра (аналоги с фильтром – серия FR)
• виды газа: метан, бытовой газ, сжиженный нефтяной газ, воздух
• морозостойкое исполнение, эксплуатация при температурах от -40 до +60 °C
• установка в систему в горизонтальном или вертикальном положении
• размещение в зонах 2 взрывоопасности по ГОСТ Р 51330.9-99
• частота проверки выходного давления – 1 раз в год
• замена рабочей мембраны и пружины – через 5 лет и 20 лет службы
• продолжительность эксплуатации регулятора: 40 лет.

Назначение

Регулятор давления применяется в бытовых установках для подачи газа на горелку под стабильным давлением. Подходит для неагрессивных сухих газов, отвечающих нормам ГОСТ 5542-87.

Исполнение

Регулятор давления газа адаптирован к эксплуатации в условиях низких температур окружающей среды. Корпус состоит из двух частей, соединенных винтами. При изготовлении конструкции использованы коррозиестойкие материалы: штампованный алюминий, нержавеющая оцинкованная сталь, алюминий 11S, латунь ОТ-58, нержавеющая сталь марки 430 F. Уплотнения выполнены из бутадиен-нитрильного каучука.

Конструкция не рассчитана на эксплуатацию в условиях воздействия внешней среды, разрушающей материалы корпуса и деталей.

Основные элементы: пружина регулирования выходного давления, винт настройки под съемным защитным колпаком, рабочая и защитная мембраны, затвор, измерительный штуцер для снятия показаний давления. Для правильной сборки на корпус регулятора нанесен указатель, который направляется в сторону газопотребляющего устройства.

Достоинства:

• постоянство давления при изменяющемся давлении в сети
• высокий уровень герметичности, отсутствие утечек
• надежный резьбовой монтаж
• исполнение для низкотемпературной эксплуатации, до -40 °C
• установка на горизонтальный или вертикальный трубопровод
• гарантия производителя 24 месяца
• 40 лет службы при своевременной замене нагружаемых деталей.

Линейка регуляторов Madas RG

В серию RG входят регуляторы давления газа с соединениями DN15-DN25, диапазонами настройки пружины 60-180 мбар, для систем с давлением в сети до 200-300 мбар (в зависимости от модификации: А, В, С, D, F). Вся линейка регуляторов давления представлена в каталоге на сайте.
