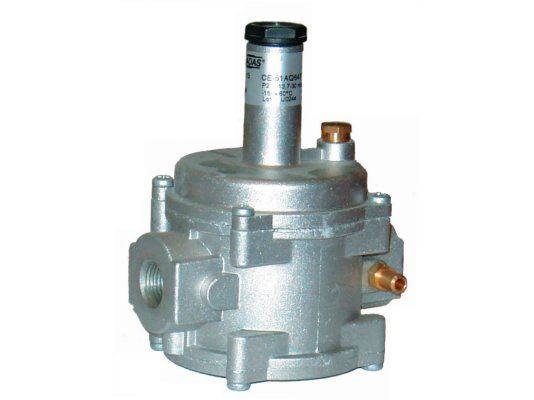

Регулятор давления газа Madas RG44CX 010

Регулятор давления газа Madas RG44CX 010 обеспечивает поддержание давления газа перед горелкой на заданном уровне для эффективной работы топочного оборудования. Встраивается в бытовые установки с давлением подачи потребителю до 60 мбар. Давление после регулятора остается постоянным независимо от колебаний давления в газовой магистрали. Регулятор подходит для низкотемпературной эксплуатации. Соответствует европейским стандартам безопасности.

Основные параметры и особенности регулятора:

• максимальное давление газа перед регулятором: 200-300 мбар
• настройка давления на выходе в диапазоне 16-60 мбар
• конструкция класса «А» герметичности, стандарт EN 88-2
• монтаж в систему с помощью резьбы Rp 1
• серия RG без фильтра (аналоги с фильтром – серия FR)
• виды используемого газа: метан, бытовой газ, воздух, сжиженный нефтяной газ
• допустимые температуры внешней среды: от -40 до +60 °C
• монтаж в систему в горизонтальной или вертикальной ориентации
• установка в помещениях зоны 2 по классификации взрывоопасных объектов
• срок замены рабочей мембраны и пружины: через 5 лет и 20 лет соответственно
• проверка выходного давления: ежегодно
• заявленный производителем срок службы регулятора: 40 лет.

Применение

Регулятор давления Madas RG востребован для оснащения бытовых установок с небольшим потреблением газа (системах отопления коттеджей, квартир и пр.). Подходит для работы с неагрессивными сухими газами, отвечающими госстандарту 5542-87.

Состав и материалы конструкции

Основные элементы регулятора-стабилизатора: корпус, пружина регулирования выходного давления, калибровочный винт, рабочая мембрана, защитная мембрана, затвор, штуцер для подключения манометра. Для правильной сборки на корпус регулятора нанесена стрелка, которую необходимо направить к горелке.

Регулятор произведен из материалов, устойчивых к коррозии, составу углеводородов, низкотемпературному воздействию: алюминия 11S, латуни, оцинкованной нержавеющей стали, нержавеющей стали марки 430 F, газонепроницаемого NBR-каучука, штампованного алюминия.

Важно! Конструкция не подходит для размещения в местах с агрессивной внешней средой, способной вызвать коррозию металла и разрушение уплотнительного материала.

Достоинства:

• неизменное давление газа при колебаниях входного давления
• высокий класс герметичности, отсутствие утечек
• резьбовое присоединение
• безопасная эксплуатация при температурах до -40 °C
• размещение на горизонтальном или вертикальном трубопроводе
• 24 месяца гарантии завода
• 40 лет службы до полной замены.

Регуляторы давления газа Madas RG с другими параметрами соединения и диапазонами давления пружины представлены в нашем каталоге. Обращайтесь, подберем оптимальную модель по доступной цене.
