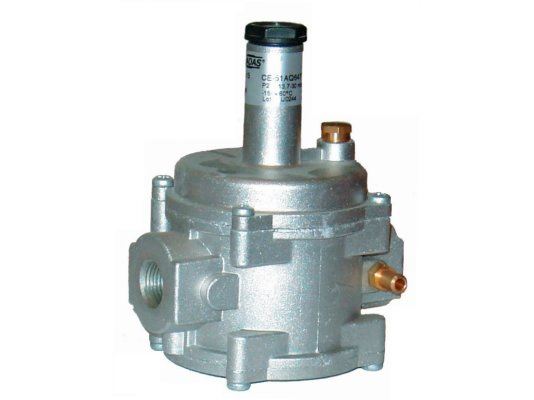

Регулятор давления газа Madas RG44BX 010

Регулятор давления газа Madas RG44BX 010 – сертифицированное оборудование для бытовых систем теплоснабжения. Применяется для стабилизации и автоматического поддержания давления газа перед подачей на горелку с учетом настройки пружины. Обеспечивает постоянство давления, в том числе при изменяющемся давлении в газовой магистрали. Подходит для низкотемпературной эксплуатации.

Технические и эксплуатационные характеристики:

• допустимое давление газа перед регулятором: 100-200 мбар
• диапазон настройки выходного давления: 16-60 мбар
• герметичная конструкция класса «А», стандарт EN 88-2
• резьбовые отверстия Rp 1 для присоединения к газопроводу
• серия RG без фильтра (доступны аналогичные модели с фильтром – серия FR)
• допустимые виды газа: метан, бытовой газ, воздух, сжиженный нефтяной газ
• эксплуатация в условиях температур внешней среды: от -40 до +60 °C
• горизонтальный или вертикальный вариант размещения в системе
• основные заменяемые детали: рабочая мембрана и пружина (5 и 20 лет службы)
• контрольные замеры давления на выходе из регулятора: ежегодно
• заявленный ресурс регулятора в сборе: 40 лет.

Область применения

Регулятор давления Madas служит для безопасного регулирования и эффективной работы газовых бытовых установок с незначительным расходом газа. Применим для газов, отвечающих требованиям ГОСТ 5542-87.

Особенности конструкции

Регулятор давления Madas RG собран в корпусе с резьбовыми выходами. Оснащен пружиной регулирования давления, винтом настройки рабочих параметров, затвором, измерительным штуцером, рабочей мембраной, предохранительной мембраной. На корпус нанесена стрелка, указывающая ход потока (к горелке) для правильного позиционирования регулятора.

Корпус и детали регулятора изготовлены из алюминия 11S, штампованного алюминия, латуни ОТ-58, оцинкованной нержавеющей стали, нержавеющей стали марки 430 F. Материал уплотнений – каучук NBR, исключающий утечки газа.

Требования к месту установки

Регулятор давления газа Madas RG устанавливается в помещениях зоны 2 взрывоопасности по ГОСТ. Внешняя среда не должна агрессивно воздействовать на конструкцию регулятора во избежание риска утечек газа.

Достоинства:

• точное, стабильное давление газа на горелку
• исключение утечек, высокий уровень герметичности
• исполнение для низкотемпературной эксплуатации
• выбор монтажного положения (горизонтально/ вертикально)
• 24 месяца заводской гарантии
• большой ресурс службы (40 лет до замены в сборе).

Регуляторы давления газа Madas RG представлены широкой линейкой. Обращайтесь, подберем оптимальную модель для решения ваших задач.
