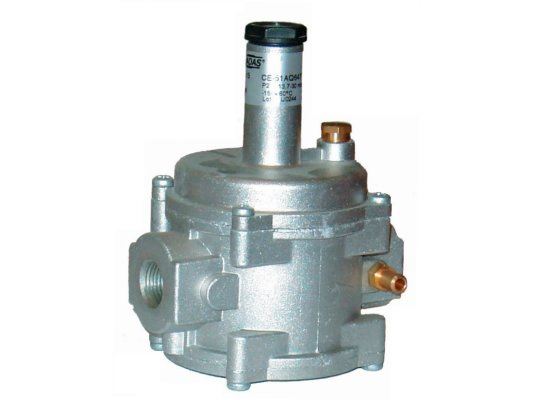

Регулятор давления газа Madas RG33AX 020

Регулятор давления газа Madas RG33AX 020 предназначен для сборки бытовых отопительных систем, потребляющих природный газ. Безопасно понижает и автоматически поддерживает заданный уровень давления газа для подачи на горелку. Давление газа не меняется при колебаниях давления в подающей магистрали. Регулятор разработан с учетом низкотемпературной эксплуатации, что расширяет возможности установки и применения.

Основные параметры:

• максимальное давление газа на входе: не более 100 мбар
• герметичное исполнение, класс А по европейскому стандарту EN 88-2
• настройка выходного давления в диапазоне 20-60 мбар
• резьбовые отверстия с двух сторон, внутренняя резьба Rp 3/4
• работа с метаном, воздухом, бытовым, сжиженным нефтяным газом
• модель без фильтра (аналогичная модификация с фильтром – FR33АX 020)
• варианты положения при монтаже: горизонтальное / вертикальное
• допустимые температуры внешней среды: от -40 до +60 °C
• заменяемые рабочая мембрана и пружина (срок службы 5 лет и 20 лет)
• срок полной замены регулятора: через 40 лет при выполнении рекомендаций по ТО.

Назначение

Регулятор давления Madas RG входит в состав бытового оборудования с небольшим потреблением газа (отопление в коттеджах, квартирах и других объектах). Подходит для сухих неагрессивных газов, соответствующих ГОСТ 5542-87.

Особенности конструкции

Регулятор Madas RG произведен из материалов, стойких к перепадам температур, давлению рабочей среды, коррозии. Корпус и детали изготовлены из латуни ОТ-58, алюминия 11S, штампованного алюминия, оцинкованной нержавеющей стали, нержавеющей стали марки 430 F. Материал уплотнений – NBR-каучук, обладающий газонепроницаемыми свойствами.

Регулятор-стабилизатор Madas RG собран в корпусе с резьбовыми отверстиями для присоединения к трубопроводу. Верхняя и нижняя части жестко скреплены с помощью винтов. Основные элементы конструкции: пружина регулировки исходящего давления, винт настройки, рабочая мембрана, предохранительная мембрана, затвор, штуцер для манометра. Под съемным защитным колпачком размещен винт калибровки. Для правильной установки регулятора на корпус нанесена стрелка, направляемая к горелке.

Рабочее помещение

Регулятор давления Madas RG может устанавливаться в помещениях зоны 2 взрывоопасности. Не пригоден для хранения и эксплуатации в условиях агрессивного воздействия окружающей среды, которая способна разрушить металлические детали и уплотняющий материал.

Достоинства:

• постоянство давления перед горелкой независимо от давления в сети
• высокий уровень герметичности, отсутствие риска утечек
• безопасная работа при низких температурах окружающей среды
• простой и надежный способ фиксации
• горизонтальное или вертикальное размещение
• 2 года гарантии производителя
• 40-летняя служба до полной замены.

На сайте АНКАС можно купить регуляторы давления газа Madas RG и аналогичные модели с фильтром (серия FR). Вся линейка регуляторов представлена в каталоге.
