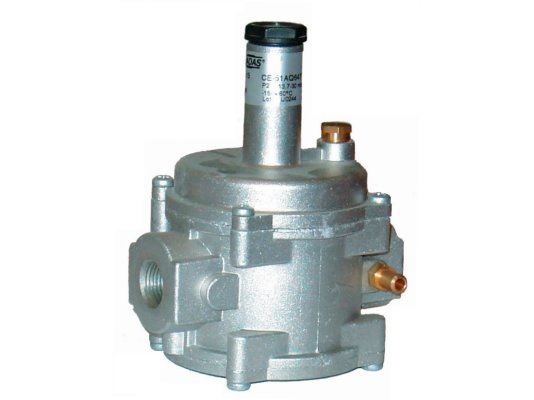

Регулятор давления газа Madas RG22CX 010

Регулятор давления газа Madas RG22CX 010 встраивается в системы сжигания газа с давлением на горелку не более 60 мбар. Стабилизирует и поддерживает на постоянном уровне давление «после себя», в том числе при колебаниях давления в газовой магистрали. Входит в линейку регулирующих устройств без встроенного фильтра. Соответствует европейским стандартам безопасности, сертифицирован.

Рабочие параметры и особенности регулятора:

• конструкция класса «А» герметичности по нормам EN 88-2
• максимальное давление газа перед регулятором: 200-300 мбар
• настройка давления рабочей пружины в диапазоне 16-60 мбар
• рабочая среда: метан, бытовой газ, сжиженный газ, воздух .
• крепление к газопроводу на внутреннюю резьбу Rp 1/2
• модификация без фильтра (аналогичная модель с фильтроэлементом – FR22СX 010)
• температуры окружающего воздуха: от -40 до +60 °C
• вертикальный/ горизонтальный монтаж
• установка в помещениях зоны 2 взрывоопасности
• 40 лет службы до полной замены регулятора в сборе.

Место применения

Регулятор давления Madas RG используется на объектах с небольшим расходом газа (в системах теплоснабжения коттеджей, квартир и пр.). Подходит для неагрессивных сухих газов, отвечающих ГОСТ 5542-87.

Основные детали и материалы конструкции

Основные конструктивные элементы регулятора стабилизатора серии RG: корпус, пружина регулирования выходного давления, винт калибровки, рабочая мембрана, защитная мембрана, затвор, штуцер ля подключения манометра. Доступ к регулировочному винту предоставляется при снятии защитного колпачка. Для удобства сборки на корпус регулятора нанесен указатель хода потока.

Регулятор произведен из материалов, устойчивых к коррозии, износу, низкотемпературному воздействию: алюминия 11S, латуни, штампованного алюминия, оцинкованной нержавеющей стали, нержавеющей стали марки 430 F, бутадиен-нитрильного каучука.

Важно учесть! Конструкция не предназначена для применения в местах с внешней средой, вызывающей разрушения алюминия, стали, каучука.

Сервисные операции

Замена нагружаемых деталей – пружины и мембраны осуществляется через 20 лет и каждые 5 лет соответственно. Ежегодно необходимо проводить замеры выходного давления. После частичной или полной замены деталей требуется заново настроить параметры регулятора и проверить герметичность системы.

Достоинства:

• стабильные параметры выходного давления, независящие от давления в сети
• герметичность конструкции класса «А»
• безопасная эксплуатация при низких температурах внешней среды
• простой и надежный монтаж на резьбу
• размещение на горизонтальном или вертикальном трубопроводе
• 40-летний эксплуатационный ресурс.

Производитель дает 24 месяца гарантии на регуляторы давления газа Madas RG.
