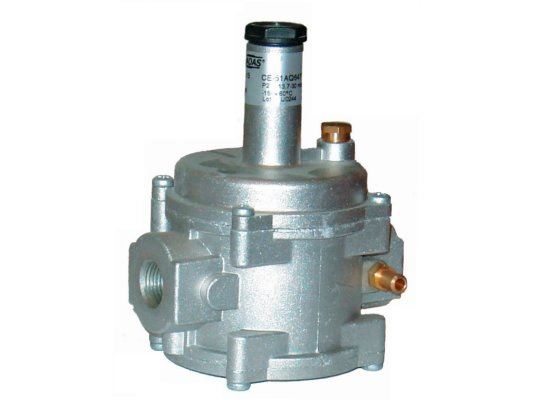

Регулятор давления газа Madas RG22BX 010

Регулятор давления газа Madas RG22BX 010 – сертифицированное оборудование для безопасного регулирования давления на горелку. Встраивается в бытовые системы теплоснабжения для стабилизации и автоматического поддержания давления «после себя» на фиксированном уровне независимо от изменений давления в магистрали. Подходит для низкотемпературной эксплуатации, вплоть до -40 °C.

Важные параметры:

• давление газа перед регулятором: 100-200 мбар
• настройка давления пружины в диапазоне 16-30 мбар
• конструкция класса «А» герметичности по европейскому стандарту EN 88-2
• модель без фильтра (версия с фильтрующим элементом – FR22ВX 010)
• отверстия с внутренней резьбой Rp 1/2 для сборки системы
• вариативность установки, горизонтальный/ вертикальный монтаж
• допустимые рабочие температуры: от -40 до +60 °C
• коррозиестойкая конструкция для низкотемпературного применения
• срок службы нагружаемых деталей: мембраны – 5 лет, пружины – 20 лет
• ресурс эксплуатации регулятора (в собранном виде): 40 лет.

Рабочая среда

Регулятор давления служит для комплектации бытовых газовых установок с низким давлением газа и небольшим потреблением. Подходит для работы с метаном, бытовым газом, сжиженным нефтяным газом и другими неагрессивными сухими газами, отвечающими номам ГОСТ 5542-87.

Особенности конструкции

Конструкция произведена в соответствии с европейскими стандартами безопасности и качества. Испытана на наличие утечек. Основные элементы: корпус, пружина регулирования выходного давления, винт калибровки, рабочая мембрана, защитная мембрана, затвор, штуцер для измерения давления. Под съемным защитным колпаком размещен винт настройки. На корпусе предусмотрена стрелка, указывающая в сторону горелки, что упрощает монтаж регулятора.

Конструкция произведена из материалов, стойких к коррозии, составу углеводородов, перепадам температур. Корпус и детали изготовлены из латуни ОТ-58, штампованного алюминия, оцинкованной нержавеющей стали, нержавеющей стали марки 430 F, алюминия 11S. Материалом уплотнений выбран NBR-каучук, которых характеризуется отличными газонепроницаемыми свойствами.

Место установки регулятора

Регулятор давления газа Madas RG устанавливается на объектах зоны 2 взрывоопасности. Не пригоден для эксплуатации в условиях агрессивной внешней среды, действующей разрушающе на металлические части конструкции и материал уплотнений.

Достоинства:

• выравнивание и поддержание постоянного давления газа на горелку
• отсутствие утечек, класс «А» герметичности
• безопасная эксплуатация при отрицательных температурах воздуха
• горизонтальное или вертикальное размещение
• 24 месяца гарантии завода
• долговечная служба (40 лет).

На сайте можно купить регуляторы давления газа Madas RG с присоединительными размерами DN15-DN25, диапазонами давления пружины от 13,7 до 200 мбар или аналогичные версии с фильтром FR.
