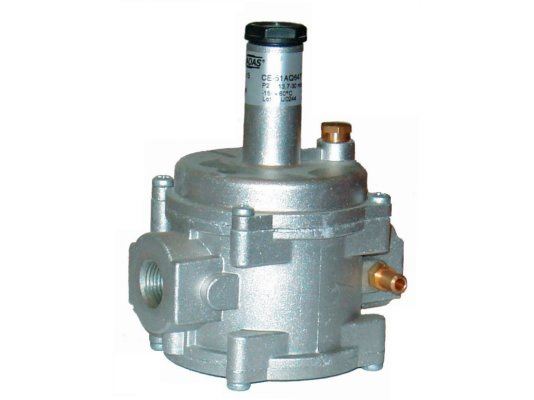

Регулятор давления газа Madas RG22AX 020

Регулятор давления газа Madas RG22AX 020 оснащен пружиной регулирования давления с диапазоном 20-60 мбар. Применяется в бытовых системах теплоснабжения для безопасного понижения и автоматического поддержания давления перед горелкой на установленном уровне. Обеспечивает стабильность выходных параметров независимо от изменения давления в магистрали. Конструкция разработана для всепогодной эксплуатации, что расширяет диапазон применений.

Ключевые параметры:

• давление газа на входе в регулятор: не более 100 мбар
• настройка давления пружины в диапазоне 20-60 мбар
• герметичная конструкция, класс «А» по европейскому стандарту EN 88-2
• соединение с трубопроводом на резьбу Rp 1/2
• модель без фильтра (версия с фильтрующим элементом – FR22AX 020)
• допустимые эксплуатационные температуры: от -40 до +60 °C
• заменяемые детали: мембрана, пружина (срок службы 5 лет и 20 лет)
• варианты монтажной ориентации: горизонтальная / вертикальная
• ресурс службы по полной замены: 40 лет при своевременной замене комплектующих.

Виды газа

Регулятор давления используется в системах, потребляющих природный, бытовой, сжиженный нефтяной газ, воздух и другие неагрессивные сухие газы по ГОСТ 5542-87.

Область применения

Регулятор Madas RG предназначен для оснащения потребителей с низким давлением газа и небольшим расходом (системы теплоснабжения, нагрева воды в коттеджах, квартирах и т. д.). За счет морозостойкой конструкции подходит для эксплуатации в большинстве климатических зон.

Особенности конструкции

Корпус регулятора – алюминиевый. Детали и уплотнения произведены из латуни ОТ-58, алюминия 11S, нержавеющей стали марки 430 F и оцинкованной стали,. газонепроницаемого NBR-каучука.

Основные элементы: пружина регулирования давления, винт настройки, рабочая мембрана, защитная мембрана, затвор, штуцер для подключения прибора контроля давления. Для доступа к винту настройки требуется снять защитный колпачок. На корпус регулятора нанесена стрелка, упрощающая монтаж. Её необходимо направить в сторону газопотребляющего устройства.

Требования к месту установки

Регулятор давления газа разрешен к эксплуатации в зонах 2 взрывоопасности по ГОСТ. Не пригоден для работы в местах с внешней средой, агрессивно воздействующей на материал конструкции.

Достоинства:

• стабилизация и поддержание необходимого давления газа перед горелкой
• отсутствие утечек, герметичная конструкция класса «А»
• широкий диапазон эксплуатационных температур
• простой монтаж и настройка
• горизонтальное или вертикальное размещение
• 40-лет службы до полной замены
• 2-летняя гарантия производителя.

На сайте АНКАС можно купить регуляторы давления газа Madas RG с диапазонами настройки пружины от 13,7 до 200 мбар, диаметром соединений DN15-DN25. Полный ассортимент регуляторов и запчастей для горелок представлен в нашем каталоге.
