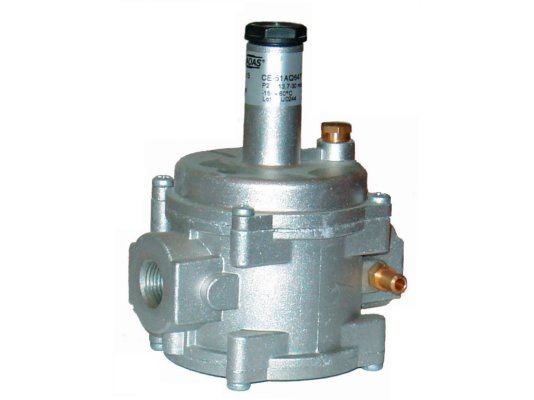

Регулятор давления газа Madas RG22AX 010

Регулятор давления газа Madas RG22AX 010 входит в линейку регулирующих устройств для оснащения систем с низким давлением. Сертифицирован по европейским стандартам EN 88-2. Высокий уровень герметичности конструкции исключает вероятность утечек газа. Регулятор понижает и автоматически поддерживает давление на установленном уровне в соответствии с настройкой пружины независимо от изменяющегося давления на входе.

Основные характеристики:

• давление газа в распределительной сети: не более 100 мбар
• настройка давления на выходе из регулятора в диапазоне 13,7-30 мбар
• модификация без встроенного фильтра
• резьбовые отверстия для интеграции в систему, внутренняя резьба Rp 1/2
• класс А герметичности по EN 88-2, отсутствие утечек
• работа в условиях эксплуатационных температур от -40 до +60 °C
• размещение на горизонтальном или вертикальном трубопроводе
• эксплуатация в течение 40 лет при своевременной замене мембраны и пружины.

Применение

Регулятор давления Madas RG служит для оснащения потребителей с небольшим расходом газа (системы отопления, водогрейные установки в коттеджах, квартирах и т. д.). Рабочей средой является метан, бытовой газ, воздух, сжиженный нефтяной газ и другие неагрессивные сухие газы по ГОСТ 5542-87.

Особенности конструкции

Регулятор изготовлен для низкотемпературного воздействия. Корпус и детали произведены из латуни ОТ-58, алюминия 11S, нержавеющей стали марки 430 F, штампованного алюминия, нержавеющей оцинкованной стали, уплотнения – из бутадиен-нитрильного каучука, обладающего газонепроницаемыми свойствами.

В состав регулятора входит корпус, пружина регулирующего устройства, рабочая мембрана, защитная мембрана, штуцер для контроля давления. Аналогичная модель со встроенным фильтром – FR22AX 010. Винт регулировки давления находится под съемным колпачком. Настройка регулятора осуществляется с применением манометра.

Для правильной сборки на корпус регулятора нанесена стрелка, которая направляется по течению газа. После монтажа регулятора необходимо проверить герметичность системы.

Рекомендуемое место установки

Регулятор рассчитан на установку в помещениях зоны 2 взрывоопасности по ГОСТ. Не подходит для работы в условиях агрессивной среды, вызывающей разрушение металлических частей и уплотнительного материала.

Достоинства:

• стабильное давление газа перед горелкой
• высокий уровень герметичности конструкции, класс «А»
• встроенный фильтр, защита мембраны и уплотнений от износа
• надежное резьбовое соединение
• безопасная эксплуатация при температурах до -40 °C
• монтаж на горизонтальный или вертикальный трубопровод
• 40-лет службы до полной замены.
