Насос для горелки Elco, 65322950

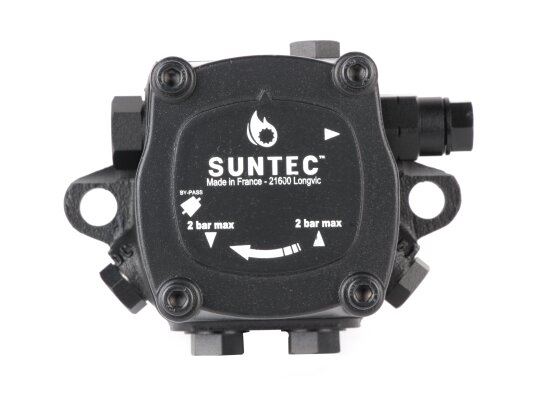

Насос для горелки Elco AJ 6 CC 1000 4P, арт: 65322950 – эффективное промышленное оборудование для оснащения систем сжигания жидкого топлива. Перекачивает дизтопливо под давлением до 20 бар. На заводе настроен на 12 бар. Благодаря стандартному соединению по EN 225 подходит для широкого спектра горелок разных производителей.

Область применения насоса Elco AJ:

• жидкотопливные системы с одной или двумя трубами
• топливо вязкостью 2-75 сСт и температурой 0..+60 °C
• установки с внешним э/м клапаном.

Особенности серии AJ

Насос серии AJ оснащен клапаном, регулирующим давление, с функцией запирания, кольцевым уплотнением в соединениях с линией всасывания и возврата топлива. Отличается низкими внутренними потерями давления.

Основные параметры и преимущества:

• функции клапана – регулировка и запирание
• повышенная надежность и износостойкость конструкции
• стандартные размеры вала и соединений
• скорость потока – 248 л/ч (20 бар/ 5 сСт)
• диапазон настройки 10-20 бар, заводская регулировка на 12 бар
• монтаж с помощью фланца 54 мм
• допустимое входное/ выходное давление – 2 бар
• защита шестеренчатого механизма от повреждений
• фильтр разборной конструкции с сеткой 120х150 мкм
• стандартные порты для подключения приборов контроля давления
• установка в любом положении, исключающем нагрузку на ось.

Принцип действия

За перекачивание топлива из ёмкости к линии форсунки отвечает шестеренчатый механизм, который приводится в действие с помощью рабочего вала. Топливо всасывается из бака, проходит через фильтр, очищаясь от посторонних примесей, поступает на клапан регулировки давления, а далее на форсуночную линию. Незадействованное топливо возвращается по обратной трубе в резервуар или на шестерни. В однотрубных установках требуется заменить байпасную заглушку на глухую.

Отвод избыточного воздуха

Вывод избыточного воздуха происходит автоматически при 2-трубном подключении. В системах без обратной линии – через открытый порт манометра.
