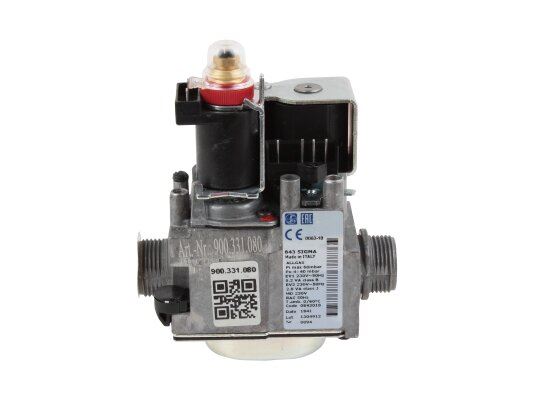

Газовый электромагнитный клапан Sit 843 SIGMA 0843018

Газовый электромагнитный клапан Sit 843 SIGMA 0843018 предназначен для регулирования расхода газа на горелку, безопасного розжига и эксплуатации отопительной установки. Применяется для систем с автоматическим зажиганием и давлением до 60 мбар. Рабочей средой является газ семейства I-III.

Устройство и особенности

В состав комбинированного блока входят два автоматических электромагнитных запорных клапана, регулятор давления. Предусмотрена регулировка максимального и минимального давления, расхода пилотного газа, штуцеры для измерения давления.

Э/м клапаны нормально-закрытого типа мгновенно закрываются при потере напряжения или сбоях в подаче газа.

Sit 843 SIGMA собран в алюминиевом корпусе с резьбовыми отверстиями Rp 3/4 для монтажа в газовую магистраль. Допускается любое положение клапана.

Предусмотрена возможность задания максимального и минимального давления на выходе, расхода газа на пилотную горелку. Штуцеры на корпусе позволяют подключать приборы контроля давления. Свободный доступ к элементам управления облегчает настройку.

Основные параметры:

• рабочее напряжение: 230 В, -15%, +10%
• быстродействие, закрытие в течение 1 сек, бесшумная работа э/м клапанов
• регулятор давления класса B по EN 126
• регулировка высокого/ низкого давления
• возможность бокового выхода
• рабочий диапазон исходящего давления: 4-40 мбар
• электрический модулятор HIGH-LOW
• пилотный выход с фильтром (опция)
• отдельная настройка расхода запальной горелки для выбора длины язычка пламени
• входной фильтр для очистки потока от примесей и грязевых частиц
• 2-ая группа сопротивления к кручению и износу
• уровень пылевлагозащиты компонентов IP40/ IP44
• устройство для медленного открытия
• операционные температуры (внешняя среда): 0…+60°C.

Применение

Газовые электромагнитные клапаны Sit 843 SIGMA устанавливаются в атмосферные котлы, проточные водонагреватели, приборы подогрева и другое газовое оборудование с автоматической системой розжига, с/без пилотной горелки.
