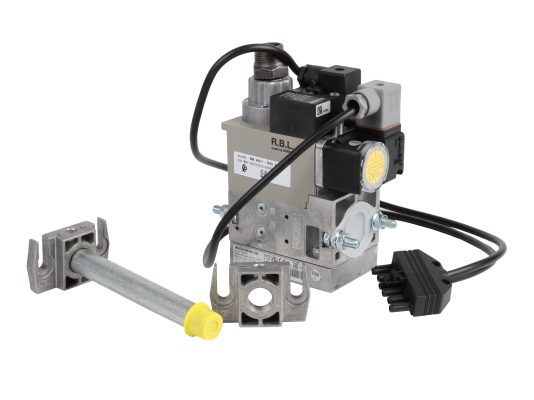

Газовая рампа Riello MB DLE 405

Газовая рампа Riello MB DLE 405, арт: 3970530 стабилизирует давление перед горелкой, закрывает-открывает подачу газа при эксплуатации газовой установки. Встраивается в системы автоматического управления топочной установки. Обеспечивает безопасную, эффективную и экономичную работу котла. Подходит для систем с давлением газа до 360 мбар.

В состав газовой рампы MB-DLE входит:

• реле контроля минимального давления GW 150 A5
• 2 автоматических клапана класса А по EN 161
• регулятор выходного давления с предварительно настроенной пружиной
• фильтр с мелкой сеткой для очистки потока от частиц грязи.

По запросу газовая рампа MB DLE комплектуется блоком контроля герметичности клапанов для проверки на утечки перед запуском горелки.

Особенности блоков MB-DLE

Газовые рампы серии MB-DLE отличаются медленным открытием клапана V2, что способствует плавному розжигу горелки. Оба электромагнитных клапана закрываются быстро, что гарантирует безопасную эксплуатацию котла.

Основные параметры:

• для газов семейства 1-3 и другой нейтральной среды
• питание от сети: 230 В, -15%, +10%
• применение в установках с давлением газа 15- 360 мбар
• настройка давления в диапазоне:4-20 мбар (пружина не заменяется)
• защита от попадания в корпус пыли и брызг по стандарту IP 54
• монтаж концевого контакта на клапан V2
• штекерное подключение, DIN EN 175 301-803
• резьбовое присоединение Rp 1/2
• точка G1/8 для подключения манометра.

Конструкция и условия эксплуатации

Газовая рампа Riello MB DLE собрана в небольшом корпусе, отлитом под давлением из алюминия. Комплектующие, включая мембраны и уплотнения, изготовлены из алюминия, стали, латуни, силопрена, NBR-каучука. Комбинированный блок встраивается в систему с помощью резьбовых соединений и фланцев (не входят в комплектацию) Монтаж возможен в любом положении, кроме перевёрнутого. Диапазон рабочих температур: -15...+70°C, в установках сжиженного газа: 0..+70°C. При эксплуатации необходимо отслеживать степень загрязнения фильтра для его замены. Перед рампой рекомендуется установить дополнительный фильтр.
