Газовая рампа Riello MB 420/1 - RT 30

Газовый клапан Dungs MB-DLE 420 B01 S20 в сборе:Для одноступенчатых газовых/комбинированных горелок- Макс. избыточное давление газа 360 мбар- Диапазон выходного давления газа 4-33 мбар- Пакетный фильтр 0,8 мм- Реле давления газа мини GW 150 A5Кабели электропитания 1300 ммСоединительные фланцы Rp 2Газовая труба R2 - R2 X 260 мм

Готовый комплект для одноступенчатых газовых и комбинированных горелок Riello – газовый мультиблок Dungs MB 420/1 - RT 30 с соединительной арматурой. Разработан для безопасной эксплуатации газовых котлов промышленного назначения. Основной функцией является регулирование выходных параметров давления и герметичное перекрытие подачи газа при авариях.

Состав

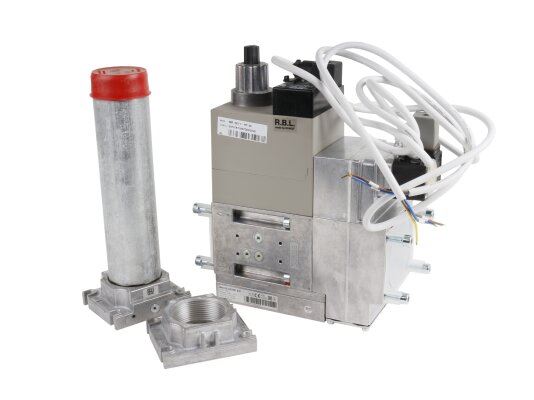

Газовая рампа состоит из клапана Dungs MB-ZRDLE 415 B01 S20, провода электропитания 1300 мм и соединительных элементов: фланцев Rp 2, газовой трубы R2 - R2 X 260 мм.

Характеристики

Входное/ выходное/ максимальное давление – 15-360 / 33/ 360 мбар.

Рабочая среда: газ 1-3 семейства и нейтральные среды.

Температура воздуха: от -15 °C до +70 °C. В случае использования мультиблока в составе систем сжиженного газа минимально допустимая температура – 0 °C.

Исполнение и особенности

Газовый клапан Dungs MB 415/2 - RT 20 (артикул 3970181-RL) снабжен датчиком реле, который отвечает за контроль минимального уровня давления на входе.

Перед поступлением в газорегуляторный узел, газ фильтруется сетчатой вставкой. Все механические частицы размером от 0,8 мм остаются на сетке, что способствует защите клапанов и регулятора от засорения, продлевает период эксплуатации мультиблока.

Давление на выходе регулируется автоматически. Основным рабочим узлом, отвечающим за стабилизацию давления и поддержание заданных значений, является регулятор.

Отличие мультиблока Dungs MB 420/1 - RT 30 – настройка пружины на давление 33 мбар, с учетом особенностей горелок Riello.

ЭМ запорные клапаны способствуют нормальному функционированию котла отопления при скачках сетевого давления, герметизируют систему при авариях. Клапан V1, расположенный на входе, быстро открывает/закрывает отверстие. Клапан V2 закрывается быстро, а открывается – постепенно. Благодаря медленному отпиранию пуск газа происходит плавно.

Внешняя изоляция соответствует стандарту IP 54 – пыль и мелкие брызги не проникают внутрь устройства.

Монтаж и ТО

Газовый клапан Dungs MB 420/1 - RT 30 фиксируется в горизонтальном, вертикальном (магнит вверх) или промежуточном положении.

Периодически требуется выполнять ТО фильтра и менять при засорении. О сильном загрязнении сетки говорит падение давления после фильтра.

Достоинствами являются:

* автоматическая регулировка выходных параметров газа

* комплектация кабелем и монтажной арматурой

* настройка давления с учетом особенности горелок Riello

* компактное исполнение

* встроенный фильтр для отсеивания примесей и грязи

* невосприимчивость к внешним воздействиям (стандарт IP 54).

Оборудование фирмы Dungs отличается надежностью, безопасностью, продуманной компоновкой, разумной ценой. У нас можно купить газовый мультиблок Dungs MB 420/1 - RT 30 и другие изделия для комплектации систем отопления.
