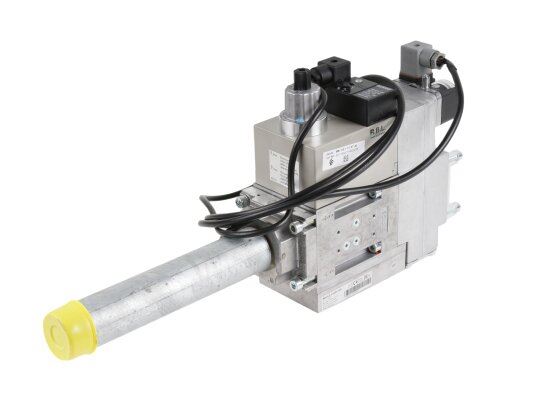

Газовая рампа Riello MB 415/1 - RT 30

Газовая рампа Riello MB 415/1 - RT 30, арт: 3970180 – комбинированное устройство для оснащения промышленного топочного оборудования, потребляющего газ. Отвечает за регулирование и поддержание давления газа на заданном уровне, надежное отключение подачи топлива, безопасную и эффективную работу котла. Служит для установки в одноступенчатые газовые и комбинированные горелки.

Устройство

Малогабаритная газовая рампа собрана в литом под давлением алюминиевом корпусе. На входе газа размещено реле, контролирующее минимальный уровень входного давления. В состав мультиблока входят два быстродействующих электромагнитных клапана класса А по EN 161, регулятор давления, грязеуловитель. Газ проходит через встроенный фильтр тонкой очистки, предохраняющий сёдла клапанов от загрязнений. Настройка выходных параметров осуществляется при подключении горелки к котлу. Установленный уровень давления поддерживается в автоматическом режиме. Опционально доступен блок контроля герметичности газовых клапанов.

Основные параметры и особенности:

• одноступенчатый режим эксплуатации
• для газовых горелок с давлением в магистрали 15-360 мбар
• напряжение питания: 230 В ±10%
• рабочая среда – газы семейства 1-3 и другие нейтральные среды
• настройка выходного давления в диапазоне: 4-33 мбар
• пылевлагозащита компонентов по стандарту IP 54
• совместное управление предохранительным и главным э/м клапанами
• клапан V2 с винтовым седлом
• оба электромагнитных клапана с быстрым закрытием и открытием, 1 сек.
• без дросселя регулировки главного потока
• эксплуатация при температурах: -15...+70°C (для сжиженного газа t выше 0°C)
• электроподключение через штекерный разъем, DIN EN 175 301-803.

Применение и монтаж

Газовые рампы Riello MB применяются в системах автоматического регулирования подачи газа в промышленных и технологических установках. Монтируются в газопровод горизонтально, вертикально или диагонально, не вниз магнитом. Для интеграции в систему используются соединения Rp 1 1/2. Все операции по установке, настройке и сервисному обслуживанию допускается выполнять только квалифицированному специалисту.
