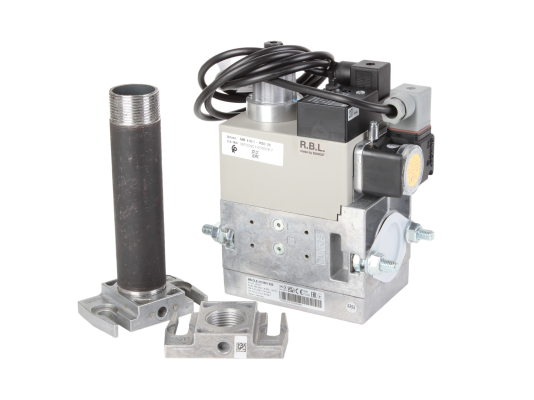

Газовая рампа Riello MB 410/1 - RSD 20

Газовая рампа Riello MB 410/1 - RSD 20, арт: 3970532 служит для оснащения систем безопасности и автоматического управления газовых одноступенчатых горелок. Одной из функций является поддержание стабильного давления подачи газа в широком диапазоне входных давлений (15-360 мбар). Устройство мгновенно перекрывает поток при возникновении сбоев в системе. Рабочей средой является газ семейства I-III и другие нейтральные газы.

Основные параметры:

• одноступенчатый режим работы
• для газовых установок с давлением в магистрали до 360 мбар
• напряжение питания: 230 В -15%, +10%
• уровень защиты от пыли/ брызг класса IP 54
• мгновенное закрытие и открытие клапанов, время срабатывания 1 сек.
• второй электромагнитный клапан с простым седлом
• без блока контроля герметичности газовых клапанов
• рабочие температуры (внешняя среда): -15...+70°C (для сжиженного газа t выше 0°C)
• возможность установки на втором э/м клапане концевого контакта типа К01/1
• электроподключение – штекерный разъем по DIN EN 175 301-803.

Устройство и особенности

Газовая рампа собрана в компактном литом корпусе из алюминия. Конструкция позволяет подключать дополнительные устройства (например, блок контроля герметичности). Газ проходит предварительную очистку от грязевых частиц на входе благодаря фильтру с мелким сито. В состав рампы входят два быстродействующих автоматических клапана класса А по EN 161 с совместным управлением, датчик-реле минимального давления, регулятор давления. Необходимый уровень давления газа поддерживается автоматически и устанавливается в диапазоне 4-20 мбар.

Монтаж

Газовые рампы Riello MB размещаются в горизонтальном, вертикальном, промежуточном положении магнитом вверх. Для присоединения к газопроводу предусмотрены отверстия с резьбой Rp 1 1/4 . Все действия по монтажу и наладке может выполнять только квалифицированный специалист строго в соответствии с рекомендациями производителя.
