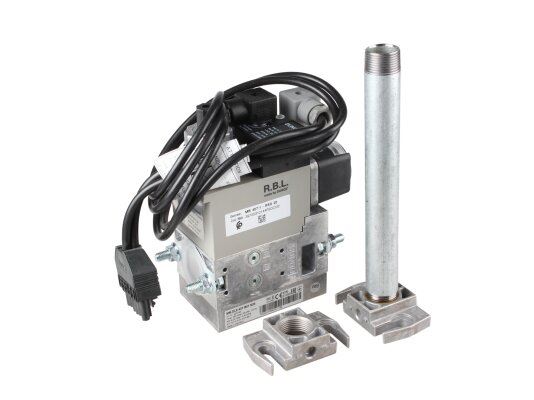

Газовая рампа Riello MB 407/1 - RSD 20

Газовая рампа Riello MB 407/1 - RSD 20, арт: 3970531 представляет собой многофункциональный блок автоматического управления газовыми двухступенчатыми горелками. Отвечает за стабильные параметры давления газа, подачу в необходимом объеме, герметичное перекрытие потока при сбоях. Рабочей средой является газ семейства I-III и другие нейтральные газы.

Конструкция и комплектация

Многофункциональное устройство состоит из двух быстродействующих электромагнитных клапанов класса А по EN 161 (предохранительного и регулирующего) с совместным управлением, реле минимального давления, сетчатого фильтра, регулятора давления. В качестве опции доступен блок контроля герметичности клапанов.

При изготовлении литого корпуса использован алюминий. Мембраны и уплотнения выполнены на основе НБК, силопрена, компоненты – из стали, латуни, алюминия. Корпус защищен от проникновения пыли и брызг по стандарту IP 54. Для контроля давления предусмотрен штуцер G1/8.

Особенности и параметры:

• для промышленных установок с давлением в магистрали до 360 мбар
• одноступенчатый режим эксплуатации
• рабочее напряжение: 230 В, -15%, +10%
• диапазон настройки выходного давления: 4-20 мбар
• электрозащита встроенных компонентов класса IP 54
• главный клапан V2 с винтовым седлом
• время открытия и закрытия э/м клапанов 1 сек.
• эксплуатация при внешних температурах -15...+70°C
• возможность монтажа концевого контакта на главный клапан
• электроподключение с помощью штекерного разъема по DIN EN 175 301-803
• соединительные отверстия с резьбой G 3/4, Rp 3/4 .

Монтаж и обслуживание

Газовая рампа Riello MB 407/1 встраивается в систему в горизонтальном, вертикальном, промежуточном положении, исключая переворачивание магнита. Для производительной и безаварийной работы отопительной установки необходимо периодически проверять и заменять фильтр. О значительном засорении сетки свидетельствует резкое падение давления после фильтра. Грязеуловитель заменяется без демонтажа арматуры.
