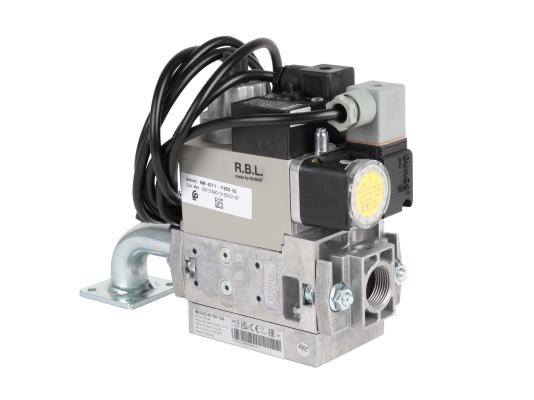

Газовая рампа Riello MB 407/1 - F3SD 20

Газовая рампа Riello MB 407/1 - F3SD 20, арт: 3970548 объединяет в компактном корпусе несколько устройств для регулирования давления и безопасного управления потоком газа на одноступенчатую горелку. Герметично и быстро перекрывает газопровод при нестандартных ситуациях. Рассчитана на давление в магистрали до 360 мбар.

Конструкция и комплектация

Многофункциональное устройство состоит из двух электромагнитных клапанов (предохранительного и регулирующего) с быстрым закрытием и открытием, реле минимального давления, заменяемого фильтра тонкой очистки, регулятора давления. Фильтр снимается без демонтажа арматуры. В качестве опции доступен блок контроля герметичности клапанов.

При изготовлении литого корпуса газовой рампы использован алюминий. Мембраны и уплотнения выполнены из НБК, силопрена, электромагнитный привод – из стали, латуни, алюминия. Корпус надежно защищен от пыли и брызг, уровень электрозащиты соответствует стандарту IP 54. Для контроля давления предусмотрен штуцер G1/8.

Особенности и параметры:

• для промышленных систем сжигания газа с давлением в магистрали до 360 мбар
• электромагнитные клапаны класса А по EN 161
• диапазон настройки выходного давления: 4-20 мбар
• одноступенчатый режим эксплуатации
• для систем, потребляющих газ семейства I-III и другую нейтральную среду
• электрозащита встроенных компонентов класса IP 54
• главный клапан V2 с винтовым седлом
• время открытия и закрытия клапанов 1 сек.
• без устройства контроля герметичности газовых клапанов
• эксплуатация при внешних температурах -15...+70°C
• рабочее напряжение: 230 В ±10%
• электроподключение с помощью штекерного разъема согласно DIN EN 175 301-803
• соединительные отверстия с резьбой Rp 3/4.

Монтаж и обслуживание

Газовая рампа Riello MB 407/1 устанавливается вертикально с расположенным вверх или горизонтально размещенным магнитом, а также в промежуточном положении. Для эффективной и безаварийной работы системы сжигания необходимо периодически проверять и заменять фильтр. О значительном засорении сетки свидетельствует существенное падение давления после фильтра.
