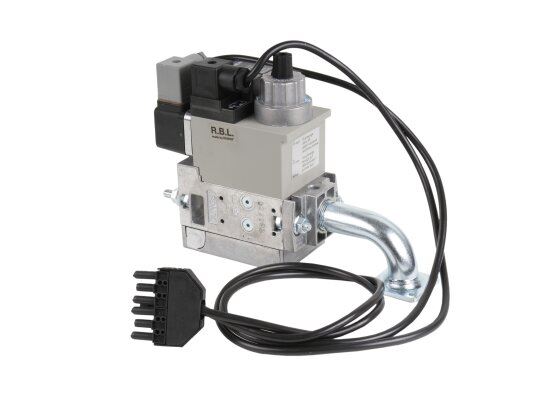

Газовая рампа Riello MB 405/1 - F2SD 20

Газовая рампа Riello MB 405/1 - F2SD 20, арт: 3970547 применяется в промышленном топочном оборудовании для регулирования давления газа, надежного перекрытия потока, безопасной эксплуатации котла. Адаптирована для установки с одноступенчатые газовые и комбинированные горелки Riello.

Конструкция и комплектация

Многофункциональное компактное устройство состоит из фильтра тонкой очистки, предохранительного и регулирующего электромагнитных клапанов класса А по EN 161, датчика-реле для контроля минимального давления, регулятора давления. При замене фильтра не требуется демонтаж арматуры. Корпус газовой рампы отлит под давлением из алюминиевого сплава. Мембраны, уплотнения произведены на основе НБК, силопрена. Материалы электромагнитного привода – сталь, латунь, алюминий. Для подключения приборов измерения давления предусмотрен штуцер G1/8. В качестве опции доступен блок контроля герметичности клапанов.

Особенности и параметры:

• для систем с давлением магистрального газа до 360 мбар
• малогабаритный блок модульной конструкции
• настройка давления подачи газа в диапазоне 4-20 мбар
• одноступенчатый режим регулирования мощности горелки
• рабочая среда – газ семейства 1-3 и другие нейтральные газы
• электрозащита компонентов по стандарту IP 54
• клапан V2 с простым седлом
• оба э/м клапана с быстрым закрытием и открытием, 1 сек.
• без блока контроля герметичности газовых клапанов
• фильтрация потока на входе для сохранения герметичности клапанов
• допустимые температуры эксплуатации: -15...+70°C (для природного газа)
• рабочее напряжение: 230 В ±10%
• электрическое подключение через штекерный разъем по DIN EN 175 301-803
• монтаж в систему с помощью соединений Rp 3/4
• компактное исполнение, облегчающее установку и обслуживание.

Газовая рампа Riello MB может размещаться в горизонтальном, вертикальном, промежуточном положении магнитом вверх.
