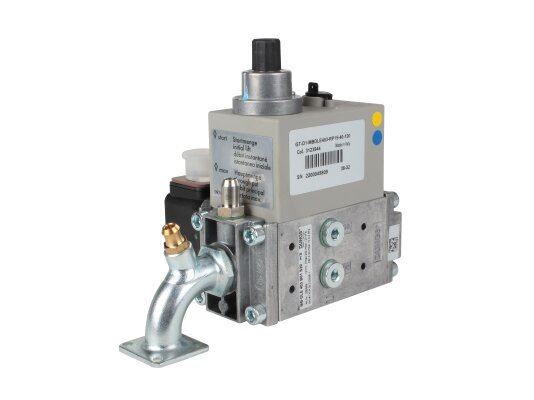

Газовая рампа Ecoflam GT-D1-MBDLE403-RP15-40-120

Газовая рампа Ecoflam GT-D1-MBDLE403-RP15-40-120, арт: 3123944 поддерживает стабильное давление газа перед горелкой, регулирует расход, герметично перекрывает газопровод для безопасной эксплуатации газовой установки. Встраивается в системы автоматического управления подачей газа на вентиляторную газовую или комбинированную горелку. За счет медленного открытия основного клапана обеспечивает плавный розжиг. Рассчитана на давление в газовой магистрали до 200 мбар.

Основные элементы газовой рампы

Многофункциональный блок объединяет несколько устройств с разным функционалом, включая:

• реле контроля минимального давления газа на входе для устойчивого горения
• два автоматических клапана (предохранительный и регулирующий)
• регулятор давления газа на горелку
• входной мелкоячеистый фильтр для удаления посторонних примесей.

Газовая рампа собрана в компактном литом корпусе из алюминиевого сплава. Материалы рабочих частей и уплотнений: сталь, латунь, алюминий, силопрен, NBR-каучук.

Параметры и особенности:

• рабочая среда: газ семейства 1-3 и другая нейтральная среда
• давление на входе в газовую рампу: 15-200 мбар
• напряжение питания: 230 В, -15%, +10%
• одноступенчатый режим эксплуатации
• незаменяемая пружина регулятора давления, диапазон настройки: 4-20 мбар
• электромагнитные клапаны класса А гр. 2 по евростандарту EN 161
• э/м клапаны с быстрым закрытием
• быстрое открытие первого клапана, медленное открытие второго клапана
• съемный фильтр, не требующий демонтажа газовой рампы
• пыле-, влагозащита электрических компонентов класса IP 54
• возможность установки концевого переключателя на клапан V2 для индикации закрытого положения
• штекерный тип электроподключения по стандарту DIN EN 175 301-803
• крепление с помощью резьбовых фланцев Rp 1/2, Rp 3/8
• рекомендуемое положение при монтаже: вертикальное (магнитом вверх)
• место для подключения манометра.

Температуры эксплуатации

Газовая рампа рассчитана на эксплуатацию при температурах окружающей среды -15...+70 С° при работе с природным газом и при температуре 0...+70 С° при использовании сжиженного газа.

Достоинства:

• многофункциональное устройство в компактном корпусе
• точная настройка выходных параметров
• очистка потока на входе для защиты арматуры от повреждений
• герметичное и быстрое перекрытие газопровода
• контроль достаточности давления газа для устойчивого горения
• высокий уровень электрозащиты.

Опционально можно оснастить газовую рампу устройством контроля герметичности клапанов.
