Газовая рампа Baltur MM065 A20C R1/2

Газовая рампа Baltur MM065 A20C R1/2, арт: 19990466 обеспечивает безопасное функционирование газовой установки, регулирует расход газа, стабилизирует давление. Используется для оснащения одноступенчатых газовых, газодизельных и газомазутных горелок Baltur.

Подробнее о газовой рампе

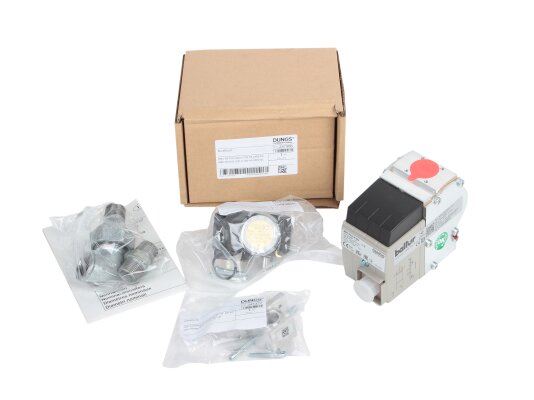

• Газовая рампа представляет собой компактную арматуру, в состав которой входит блок клапанов с фильтром в моноблочном исполнении, регулятор расхода, стабилизатор давления, регулятор скорости подъема клапана, реле давления (миним.), крепежный фланец, ниппель, колено, штуцер.
• Оба электромагнитных клапана (основной и предохранительный) относятся к классу А гр. 2. Установлены последовательно по направлению движения газа. Поступающий газ проходит через встроенный фильтр. При поступлении рабочего напряжения при запуске горелки оба клапана открываются.
• Первый клапан соединен с рабочей мембраной и регулировочной пружиной, выполняет функцию стабилизации давления. Второй клапан имеет регулируемый ход, служит для управления расходом газа. Скорость открытия клапана регулируется с помощью гидравлического замедлителя.
• При отсутствии достаточного напряжения газовые клапаны закрываются усилием пружин. Реле отслеживает уровень давления газа на входе в арматуру, при недопустимом значении давления отправляет сигнал на топочный автомат для блокировки горелки.

Особенности и параметры:

• регулирующий клапан одноступенчатого типа
• рабочая среда: природный, сжиженный газ
• максимальное давление газа в магистрали подачи - 65 мбар
• минимальное входное давление газа: 20 мбар
• защита электрических контактов от пыли и влаги класса IP 54
• параметры соединения: Rp 1/2
• напряжение питания: 220В-15%...230В+10 %
• параметры выходного давления: 3-15 мбар.

Условия эксплуатации

Газовая рампа Baltur MM065 может эксплуатироваться при внешних температурах от -15 до +70 С° для систем, сжигающих природный газ, и от 0 до +70 С° для установок сжиженного газа.

Монтаж газовой рампы

Газовая рампа фиксируется к горелке с помощью монтажного фланца. В зависимости от конструктивных особенностей горелки она может устанавливаться снизу/ сверху, с поворотом вправо/ влево/ вдоль оси горелки. При монтаже следует совместить стрелку на корпусе с направлением потока газа.

Для подсоединения газовой арматуры к газопроводу рекомендуется использовать аксиальный компенсатор BTGA, который исключит передачу вибраций на газопровод, компенсирует несоосность газовой арматуры и газопровода, снимет возникающие механические напряжения. Также потребуется установка газового крана BTVS перед аксиальным компенсатором.

Обслуживание

Встроенный фильтр необходимо ежегодно очищать от загрязнений. Внеплановое обслуживание проводится, если перепад давления до и после фильтра составил более 10 мбар или увеличился в сравнении с последней проверкой в 2 раза.

Опции

Купить газовую рампу Baltur MM065 можно с дополнительным оснащением: блоком контроля герметичности газовых клапанов, антивибрационной вставкой, шаровым газовым краном.
