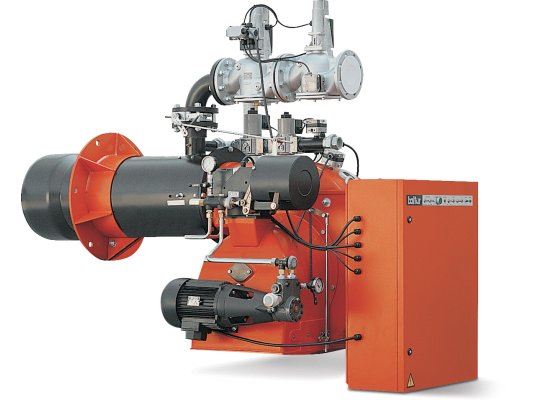

Газомазутная горелка Baltur GI MIST 420 DSPNM-D

Газомазутная горелка Baltur GI MIST 420 DSPNM-D, арт: 6708050 предназначена для оборудования котельных, промышленных печей, водогрейных установок, использующих в качестве топлива газ и мазут. Благодаря комбинированной системе сжигания позволяет исключить остановку технологического процесса или отключение отопления при перебоях в подаче основного вида топлива. Универсальный фланец позволяет адаптировать горелку под разные конструкции топок.

Основные параметры:

• 2 прогрессивных ступени регулирования мощности, диапазон: 1840-5522 кВт
• рабочая среда – природный газ и мазут вязкостью до 7 °E (при t +50 °С)
• расход топлива: 180-560 м^3/ч (метан), 165-495 кг/ч (мазут)
• рабочее напряжение: 3 фазы, 380 В, 50 Гц
• потребляемая электрическая мощность: 55000 Вт
• автоматическое управление, контроль безопасности
• регулирование расхода воздуха электрическим сервоприводом
• возможность установки в камеры сгорания любого типа
• проверка герметичности клапанов по стандарту EN676
• защита от теплопотерь при паузе/ отключении горелки
• достижение максимального теплового эффекта и чистого сгорания топлива при регулировке соотношения топливо/ воздух
• конструкция из алюминия и нержавеющей стали
• автоматическое переключение с одного на другой вид топлива
• предварительный подогрев мазута для равномерного распыления и полного сгорания
• пыле-, влагозащита по стандарту IP 40
• съемный узел смешивания и распыления
• контроль наличия пламени с помощью УФ-датчика.

Конструктивные особенности комбинированной горелки

В состав газомазутной горелки входят:

• менеджер горения для автоматизированного управления и контроля функций, соответствующий стандарту EN298
• 2 электрических 3-фазных электродвигателя для привода вентилятора и насоса
• центробежный вентилятор высокого давления
• электроподогреватель с противогазовым клапаном, фильтром, термометром, термостатом, устройством безопасности
• система топливоподачи с шестеренчатым самовсасывающим насосом и регулятором давления
• регулируемая воздуходувная труба со смесителем из нержавеющей стали, стальным диском пламени
• реле давления для контроля достаточности воздушного потока
• трансформатор розжига (напряжение на выходе 8 кВ для газа, 14 Кв для мазута)
• электрический сервопривод, передвигающий воздушную заслонку для регулирования расхода воздуха
• возвратная форсунка с игольчатым клапаном, управляемым электромагнитом
• газовая рампа с э/м клапанами, регулятором, фильтром, реле
• терминал с различными переключателями, индикаторами работы/ блокировки
• подвижный фланец для установки на котел, адаптации к конструкции топки
• УФ-датчик контроля пламени.

Набор принадлежностей включает: фланец, 2 эластичных хомута, фильтр, 2 гибких топливных шланга, крепеж. Форсунка подбирается индивидуально.

Достоинства:

• работа на природном газе и мазуте
• эффективный наддув, стабильное горение
• прогрессивное или модуляционное регулирование мощности (при дооснащении)
• широкий диапазон тепловой мощности
• автоматизация функций, высокий уровень безопасности
• универсальный фланец, адаптация под особенности котла
• защита от потерь тепла в режиме ожидания горелки
• доступность основных узлов и деталей, требующих периодического обслуживания.

Для модуляционного режима комбинированные горелки оснащаются регулятором RWF40 и специальным комплектом.
