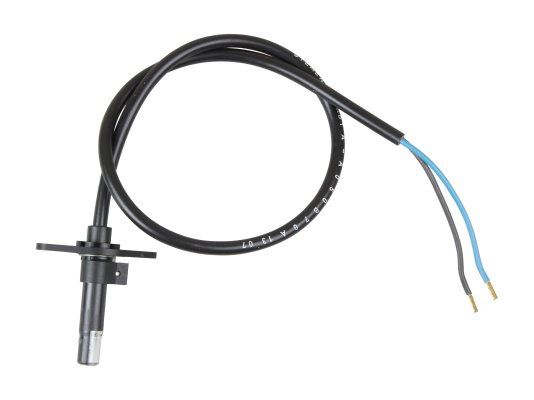

Датчик пламени Siemens QRB1A-A050B70A2

Датчик пламени Siemens QRB1A-A050B70A2 подключается к топочному автомату с непостоянным циклом и подает сигналы об обнаружении пламени. Реагирует на желтое пламя сгораемого жидкого топлива в видимом спектре света. Поставляется с монтажными принадлежностями для надежного, виброустойчивого крепления на горелку.

Подробнее о датчике пламени

Датчик работает совместно с автоматикой LAL/ LOA/ LMO/ LMV. Оснащен малогабаритным корпусом длиной 50 мм с интегрированным двужильным кабелем 500 мм. Токопроводящие жилы защищены изоляцией из ПВХ (диаметр оболочки 5,1 мм). Свободным концом провод закрепляется к блоку автоматики. Элементом, реагирующим на излучение пламени, является фоторезистор нормальной чувствительности. Надежная виброустойчивая фиксация прибора осуществляется с помощью большого фланца, входящего в комплектацию. Направляющая канавка на фланце и кулачковый упор на хомуте обеспечивают точное позиционирование датчика для оптимальной видимости пламени.

Особенности и характеристики:

• реагирование на желтый цвет пламени
• фоторезистивный элемент нормальной чувствительности
• фронтальная и боковая видимость пламени
• защита корпуса от пыли и влаги класса IP 40
• произвольная ориентация при монтаже
• использование в жидкотопливных горелках с прерывистым рабочим циклом
• нетребовательность в обслуживании
• комплектация зажимом, большим фланцем 424116000, фиксатором 418610960
• фланцевый монтаж, виброустойчивое крепление
• компактные размеры корпуса, облегчающие фиксацию в горелку.

Важно!

Датчики пламени для горелок Siemens QRB1 обнаруживают часть спектра излучения от других предметов, попадающих в поле видимости (осветительная лампа, футеровочный кирпич, солнечный свет и пр.). При выборе места размещения датчика необходимо принять меры защиты от световых помех.

Эксплуатационные условия

Датчик пламени рассчитан на работу при температурах окружающего воздуха -20...+60 oC и относительной влажности не более 95%. Запрещено попадание на корпус воды, обледенение прибора, выпадение конденсата.
