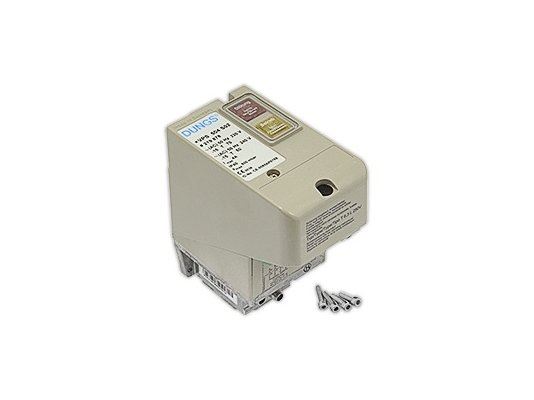

Блок контроля герметичности Dungs VPS 508 S05

Блок контроля герметичности Dungs VPS 508 S05 имеет низковольтное исполнение, подключается к сети 24 В. Позволяет за считанные секунды выявить утечку из клапана. Характеризуется компактными размерами, нетребовательностью в обслуживании, независимостью от входного давления.

Основные рабочие параметры

• Допустимое избыточное давление в системе: 500 мбар.
• Эксплуатационная температура: -15…60 °C.
• Газ: 1-3 семейство/ сухой/ нейтральный/ биогаз. Нельзя использовать для газа, содержащего более 60% бутана.
• Источник электропитания: напряжение 24 В, частота DC Гц.

Конструкция и принцип работы

Dungs VPS 508 S05 крепится к газовой арматуре с помощью 4-х винтов. Ориентация при монтаже – вертикальная, горизонтальная, переворачивать запрещено. Блок полностью готов к использованию, настройка не требуется. Расширить сферу использования устройства можно, докупив адаптер.

Модуль работает независимо от давления в системе. Для электроподключения используются винтовые зажимы. Уязвимые детали и проводка тщательно заизолированы от внешних воздействий (класс электрозащиты IP 54).

В состав блока входит насос. Он нагнетает газ на тестируемый участок. Проверка происходит в течение 10-26 секунд. Время, затрачиваемое на контрольные действия, зависит от входного давления и объема. Давление нагнетания должно достичь отметки, на 20 мбар превышающей входное давление (первым э/м клапаном). Если за 26 секунд удалось добиться этого результата, клапан считается герметичным. Цветовое оповещение сигнализирует о результатах теста. Красная лампочка свидетельствует о разгерметизации клапана.

Контроль герметичности не влияет на эксплуатационный ресурс электромагнитных клапанов, в процессе проверки они остаются закрытыми.

Важно! Прибор периодически, после трех и более проверочных циклов подряд, требует перерыва как минимум в течение 2 минут.

Достоинства:

• работа от 24-вольтового напряжения
• независимость от давления в системе
• оперативность проверки – в течение 10-26 сек.
• полная готовность к эксплуатации
• цветовая индикация, сообщающая результат проверки
• надежная электрозащита (IP 54)
• сохранение рабочего ресурса ЭМ клапанов
• встроенная кнопка для повторного пуска.

В АНКАС можно купить по доступной цене блок контроля герметичности Dungs VPS 508 S05 и другие устройства для наладки и проверки газового оборудования.
